Eachine EV800DM Varifocal 5.8G 40CH FPV шлем инструкция для радиоуправляемых самолетов квадрокоптеров



Особенности FPV шлема Eachine EV800DM Varifocal 5.8G 40CH

  • Вес (без антенн) 320 грамм
  • 3-дюймовый ЖК-дисплей высокой яркости (600 кд/м²) с разрешением 900 × 600p в формате 4:3 (настроен специально для дрон-рейсинга)
  • 3х линза с прозрачностью 92%
  • Широкий угол обзора 82°
  • 40-канальный Diversity RaceBand с автоматическим поиском
  • Встроенный сверхчувствительный 40-канальный 5.8ГГц приёмный модуль с RaceBand
  • 2 × Diversity RX5808 Pro чувствительностью -90 дБм
  • Две антенны: 1 × Патч-антенна и 1 × Круговая поляризованная антенна гриб
  • Две системы (Дисплей/Запись построены на раздельных 2-ядерных чипах) гарантируется отсутствие задержки (20-30 мс) и потери кадров при записи (microSD не ниже Class 10)
  • Встроенный Super HD DVR записывающий потоковое видео в качестве 720 × 576p
  • Имеет регулируемое фокусное расстояние (20мм)
  • Адаптирован под эксплуатацию с очками для зрения
  • Интерфейс меню не блокирует OSD информацию
  • Функция расширенного автопоиска и отражение рабочей частоты на дисплее
  • Питание: встроенный АКБ 3.8В 2000мАч
  • Макс. время работы 2 ч 20 мин
  • Широкий диапазон напряжения для перезарядки 5-18В
  • Допускается 2S/3S резервный источник питания для продления рабочего времени



Спецификация FPV шлема Eachine EV800DM Varifocal 5.8G 40CH

  • Бренд: Eachine
  • Модель: EV800DM
  • Размеры: 150 × 170 × 80мм
  • Вес (без учёта антенн): 320гр
  • DVR: встроенный Super HD DVR c качеством записи 720 × 576пикс (без потери кадров) с возможностью просмотра через меню
  • Рекомендуемые microSD: не ниже Class 10
  • Diversity: 2 × RX5808 PRO чувствительностью -90 дБм
  • Размер дисплея: 3 дюйма
  • Разрешение дисплея: 900 × 600 (без размытия после увеличения объектива)
  • Яркость: 600 кд/м² со специальной светодиодной подсветкой высокой яркости
  • Формат изображения: 4:3
  • FOV дисплея (по гориз/верт): 140°/120°
  • Линза: 3-кратная с прозрачностью 92%
  • Фокусное расстояние (Varifocal): регулируемое 20мм (три позиции);
  • Возможность использования в очках для зрения: да; подходящий размер очков: 140 × 40мм;
  • Питание: встроенная 3.8В 2000 мАч
  • Время работы: 2.2ч
  • Диапазон напряжения для перезарядки: 5-18В
  • ЗУ: 5В/2А DC 2.5мм
  • Поддержка доп. питания: 2S (7.4В)/3S(11.1В)
  • Фиксирующий ремень: 3-полосный регулируемый

Комплектация FPV шлема Eachine EV800DM Varifocal 5.8G 40CH

  • FPV шлем EV800DM
  • 1 × Патч-антенна
  • 1 × Круговая поляризованная антенна (Гриб)
  • Зарядное устройство
  • USB кабель к ЗУ
  • AV In/Out кабель
  • Инструкция пользователя

Батарея Аккумулятор

Встроенная, 3,8 В / 2000мАч
Батарея поддерживает работу передатчика на 2,2 ч
Зарядка от 5-18В / 2А
Зарядное устройство: 5В 2А DC 2,5мм
2S (7,4В) / 3S (11,1В) резервное питание для более длительного времени работы

Дополнительные опции

Оптическая линза
Кабель для зарядки (3S -ВС2,5)
Кабель для зарядки (JST-DC2.5)

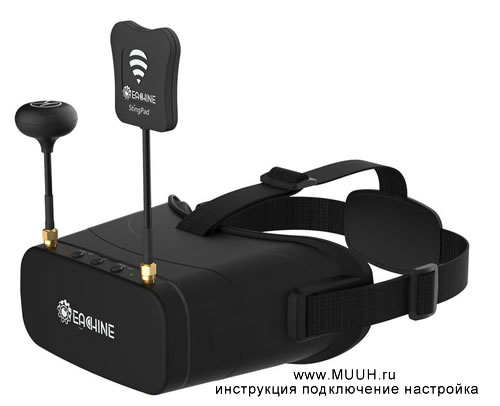

FPV шлем Eachine EV800DM Varifocal 5.8G 40CH инструкция

www.eachine.com

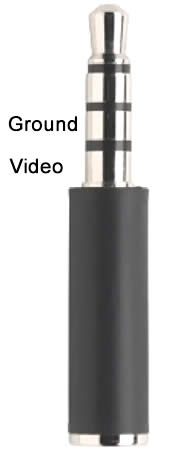

Распайка AV In кабеля
