FPV шлем Eachine EV800DM инструкция

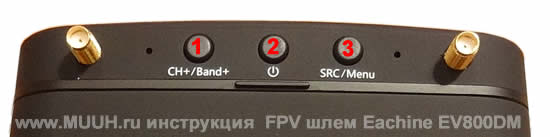

Назначение кнопок и портов
1. Канал+ / Диапазон+ (CH+/Band+)
Короткое нажатие этой кнопки выбирает циклbxtcrbq перебор каналов CH 1-8
Нажать и удерживать эту кнопку, чтобы выбрать циклы BAND A, B, E, F и R.
2. Питание и возврат
Длительное нажатие для загрузки/выключения.
Короткое нажатие во время работы - возврат
3. SRC / МЕНЮ
Короткое нажатие для выбора видеоисточника V-in / RF A / RF B / Diversity
Нажать и удерживать, чтобы вызвать МЕНЮ

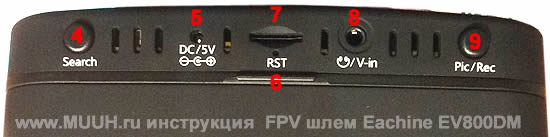

4. Поиск
Нажать для автоматического поиска сигналов.
5. Разъем зарядки
Разъем подзарядки широкого диапазона постоянного тока 5-18 В / разъем резервного питания, обычно @ 5 В / 2 А;
6. Сброс
Отверстие для сброса настроек. Выключите устройство, когда это необходимо;
7. Слот для карт TF
Поддержка до 32G, обычно @ C10;
8. Видео ВХОД / Аудио ВЫХОД
Видео вход @ в режиме AV
Аудиовыход в режиме RF;
9. Фото / Запись
Коротко нажмите, чтобы сделать снимок экрана и сохранить изображение.
Нажать и удерживать, чтобы начать запись видео, затем нажать, чтобы сохранить видео.
В меню операций
нажать (3), чтобы перейти вниз и выбрать настройки;
нажать (4) как + настройки;
нажать (1) как - настройки.
Светодиодный индикатор зарядки:
зарядка - красный;
полностью заряженный - зеленый.
