Сопротивление: 0Ω-50MΩ Разрешение 0,01Ω

Ёмкость: 25pF-100mF Разрешение 1pF

Индуктивность: 0.01mH-20H   Разрешение 0,01mH

ESR конденсатора: 2pF-50mF Разрешение 0,01 Ω

(ESR:  эквивалентное последовательное с опротивление)



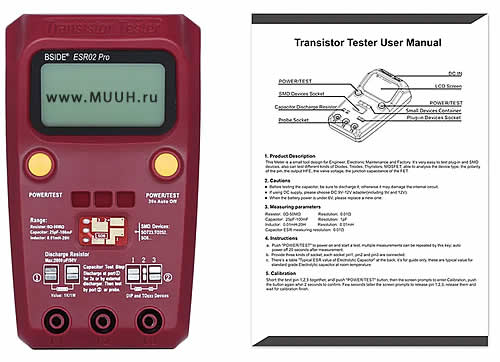

4. Введение в использование

a. Включение: Нажмите кнопку «ПИТАНИЕ / ТЕСТ» перед использованием, в этой конструкции измерителя 2 кнопки «ПИТАНИЕ / ТЕСТ», функция такая же. Легко использовать людям как для левой, так и для правой руки.
b. Тест: нажмите кнопку «ПИТАНИЕ / ТЕСТ», чтобы начать тест. Независимо от последовательности контактов, этот измеритель распознает на экране функцию и расположение контактов.
c. Выключение питания: автоматическое отключение питания, если в течение 20 секунд не нажимаются кнопки.

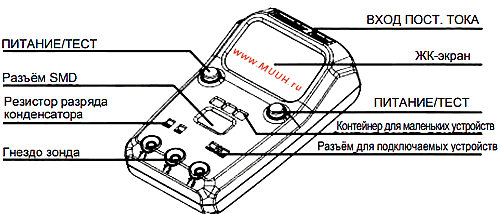

d. Тестовые гнёзда: с 3 тестовыми гнёздами - гнездом SMD, гнездом для подключаемых устройств и гнездом для зондирования. Порты 1, 2, 3 каждого гнезда одинаковы, они подключены внутри.
e. Тест устройства SMD: тест через разъём SMD или зонд. При использовании разъёма SMD надавите на устройство для лучшего соединения.

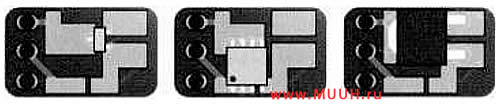

Рекомендация по тестированию устройств SMD

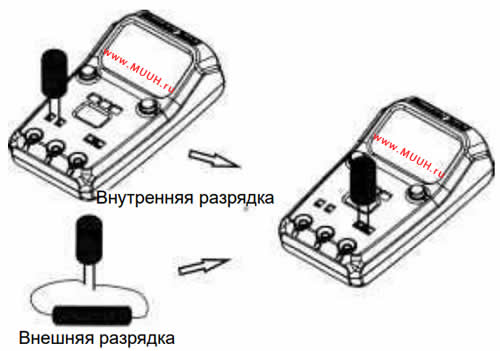

f. Разряд электролитического конденсатора: поддерживает максимальный разряд конденсатора 2000 мкФ / 50 В с помощью внутреннего резистора 1 кОм / 1 Вт и разряжать не менее 2 секунд. Используйте внешний разрядник, когда ёмкость выше. Разрядка - это автономная функция, не нужно включать питание или нажимать кнопку.

g. Меню выбора: длительное нажатие кнопки (> 0,5 с) вызывает меню выбора дополнительных функций. Короткое нажатие кнопки для переключения различных функций, а долгое нажатие (> 0,5 с) для входа в подменю.

• Switch off: долгое нажатие кнопки для немедленного отключения.
• Transistor: выход из меню выбора, возвращение к тесту транзистора
• Frequency: зарезервировано.
• f-Generator: С помощью нажатия кнопки можно выбрать разные частоты на выходе из T2 (Test Port 2), а T1, T3 будут опорным заземлением. Выбор частоты от 1 Гц до 2 МГц, амплитуда 5 В.
• 10-bit PWM: генерирует частоту 7,8 кГц с выбираемой шириной импульса на выводе T2. При коротком нажатии кнопки (<0,5 с) ширина импульса увеличивается на 1%, при более длительном нажатии кнопки (> 0,5 с, <1,3 с) ширина импульса увеличивается на 10%.
• C+ESR@TP1:3: это автономное измерение ёмкости с измерением ESR на тестовых контактах T1 и T3.
•  rotary encoder: зарезервировано.
• Selftest: полная самопроверка с калибровкой.
• Contrast: Значение контрастности для графического дисплея, выбираемое от 33 до 55.

Примечание: в режиме выбора тестер автоматически выключится через 8 минут без нажатия какой-либо кнопки.

5. Описание функций

• Автоматическое обнаружение биполярных транзисторов NPN и PNP, полевых МОП-транзисторов с N- и P-каналом, полевых транзисторов JFET, диодов, двойных диодов, тиристоров и симисторов.
• Измерение коэффициента усиления тока и порогового напряжения база-эмиттер биполярных транзисторов.
• Обнаружение защитного диода биполярных транзисторов и полевых МОП-транзисторов.
• Измерение порогового напряжения затвора и значения ёмкости затвора полевых МОП-транзисторов.
• Диапазон измерения индуктивности составляет от 0,01 мГн до 20 Гн, вне диапазона или если сопротивление выше 2,1 кОм - будет отображаться как резистор.
• Время тестирования составляет около двух секунд, только измерение ёмкости или индуктивности может вызвать более длительный период.
• Контейнер для маленьких устройств предназначен для размещения компонентов небольшого размера.
• Гнездо зонда поддерживает различные типы зондов.
• Таблица типичного значения ESR электролитического конденсатора на крышке позволяет пользователю легко оценить качество обнаруженного конденсатора. Таблица  ESRпредназначена только для справки,используйте данные производителя какстандартные.

6. Bside ESR02 Pro Калибровка

• Закоротите T1, T2, T3 вместе, затем нажмите кнопку.

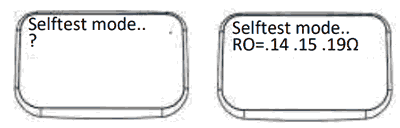

• Когда на ЖК-дисплее отображается “Selftest mode.. ?”, нажмите кнопку в течение 2 секунд, чтобы войти в режим калибровки, в противном случае перейдёт в режим проверки  транзисторов.

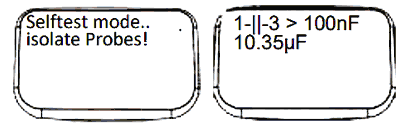

• Тестер автоматически калибруется, пока на ЖК-дисплее не появится сообщение “isolate Probes!”, затем разделите T1, T2 и T3




• Когда на ЖК-дисплее отображается «1- || -3> 100 нФ», подключите конденсатор ёмкостью от 100 нФ до 20 мкФ к T1 и T3


• Подождите несколько секунд, пока
• ЖК-дисплей покажет «Конец теста».
