MT-1 GSW Инструкция F4: Проверка вращения вала сервомотора при помощи ручки настройки (вручную).
- Информация о материале
- Обновлено: 28.03.2023, 11:33
- Опубликовано: 28.03.2023, 11:19
- Автор: DeniS
Главная функция F4: Проверка вращения вала сервомотора при помощи ручки настройки (вручную).
При вращении ручки настройки изменяется значение ширины импульса, это позволяет тестировать вращение вала сервомотора, вручную перемещая ручку настройки.
ВНИМАНИЕ! Диапазон ширины импульса (верхнюю и нижнюю точку) для ручного тестирования серво можно установить в меню F0-0 и F0-2 в главной функции F0. Диапазон значений, установленных по умолчанию 800μS - 2200μS.
a. Подключите сервомотор в порт +OUT – выход положительного сигнала.
b. Нажмите Δ или ∇, чтобы выбрать главную функцию F4, затем нажмите MOD

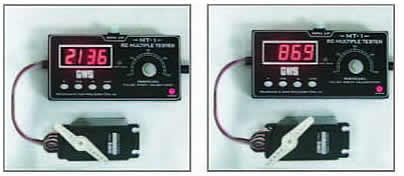

c. Вращайте ручку настройки - вал сервомотора будет вращаться в соответствии с положением ручки настройки, в пределах, заранее установленных значениях крайних точек ширины импульса. Дисплей будет показывать текущее значение. Вы можете выбрать другие значения крайних точек для проверки сервомотора разных диапазонах
