MT-1 GSW Инструкция F6: Проверка ширины импульса канала/функции передатчика до 9 каналов.
- Информация о материале
- Обновлено: 28.03.2023, 11:29
- Опубликовано: 28.03.2023, 11:20
- Автор: DeniS
Главная функция F6: Проверка ширины импульса канала/функции передатчика до 9 каналов.
Эта функция позволяет измерить значение ширины импульса каждого канала передатчика.

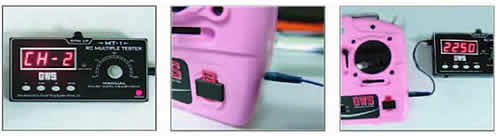

a. Используя кабель с трехштырьковым разъемом с одной стороны и разъемом, совместимым с тренерским разъемом вашей аппаратурой с другой стороны кабеля (кабель с разъемами в комплект не входит), соедините передатчик с портом Signal I/P (12. входной сигнал) тестера МТ-1. (Смотрите фотографии)
b. Нажмите Δ или ∇, чтобы выбрать главную функцию F6, затем нажмите MOD.
с. Нажмите Δ или ∇, чтобы выбрать желаемый канал, затем нажмите MID. На дисплее отобразиться значение ширины импульса данного канала. Нажмите MID еще раз и выберите другой канал, нажимая кнопки Δ или ∇.
