Капсюли для снаряжения патронов центрального боя размеры, характеристики, спецификация по ГОСТ 7574-71

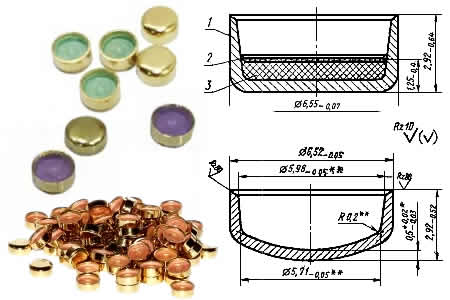

Капсюли, центробой, КВ-26Н, КВ-27H(РХТ), КВБ-223М, КВ-7,62Н, КВ-308H, КВ-209
Источник: ГОСТ 7574-71 Группа Л75
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
КАПСЮЛИ-ВОСПЛАМЕНИТЕЛИ ЦЕНТРАЛЬНОГО БОЯ ДЛЯ ПАТРОНОВ ОХОТНИЧЬИХ РУЖЕЙ
Технические условия
Central combat percussion primers for shot gun cartridges Specifications
ОКСТУ 7272 Дата введения 1973-01-01
Стандарт распространяется на капсюли-воспламенители центрального боя, а также на капсюли-воспламенители, поставляемые на экспорт, предназначенные для воспламенения зарядов дымного пороха в патронах охотничьих ружей.
1.1. Капсюли-воспламенители центрального боя должны изготовляться следующих типов:
ЦБО - с гремучертутным ударным составом;
ЦБО-Н - с неоржавляющим ударным составом на основе тринитрорезорцината свинца.
1.2. Размеры капсюлей-воспламенителей и их деталей должны соответствовать указанным на черт.1-3.

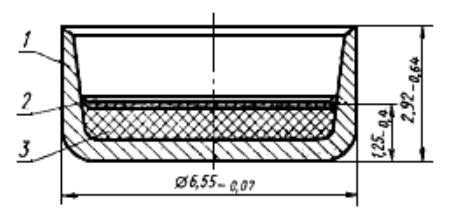

Капсюль-воспламенитель
1 - колпачок; 2 - кружок; 3 - состав ударный
Чертеж 1

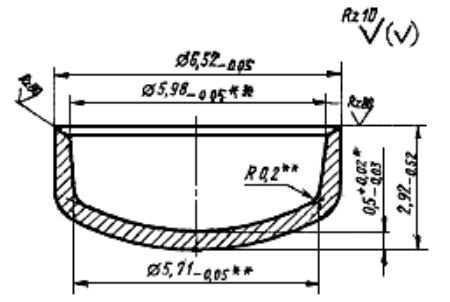

Колпачок
Черт.2

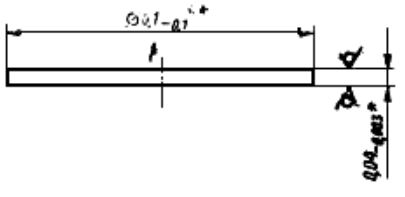

Кружок
Черт.3
Пример условного обозначения капсюля-воспламенителя центрального боя с неоржавляющим составом: Капсюль ЦБО-Н ГОСТ 7574-71
2.2. Капсюли-воспламенители должны изготовляться из следующих материалов и полуфабрикатов:
колпачок - из медной ленты для капсюлей толщиной 0,5 мм;
кружок - из капсюльной листовой свинцовой фольги, плакированной оловом, толщиной 0,04 мм по ГОСТ 18394-73.
Допускается применение свинцовой фольги, плакированной оловом, толщиной 0,035 и 0,045 мм по ГОСТ 18394-73.
Рецептура гранулированной смеси капсуля-воспламенителя по ГОСТ 7574-71
Рецептура ударного состава капсюля-воспламенителя ЦВО-Н ГОСТ по 7574-71
Рецептура ударного состава капсюля-воспламенителя ЦБО по ГОСТ 7574-71
2.3 Масса ударного состава в капсюлях-воспламенителях должна быть от 0,028 до 0,032г
Внутренняя поверхность колпачка, поверхность кружка должна лакироваться 4% фенолополивинилацетальным лаком и подкрашены красителем основным ярко-зеленым кристаллическим несушеным (оксалатом) или родамином С. Возможно применение 15% шеллачного лака, подкрашенного таким же образом.
Поверхность кружка, прилегающего к ударному составу должна лакироваться 17% фенолополивинилацетальным лаком, содержащим канифоль. Лак должен быть подкрашен красителем основным ярко-зеленым кристаллическим несушеным (оксалатом) или родамином С.
2.12 Вероятность безотказной работы капсюлей-воспламенителей должна быть > 0.9998
Внимание!
Гильзы проверяют по наружным размерам и размерам капсюльного гнезда на соответствие РБИД 7738 75.001 ТУ и снаряжают дымным охотничьим порохом! по ГОСТ 1028-79
