Плата SpeedyBee F405 WING PDB

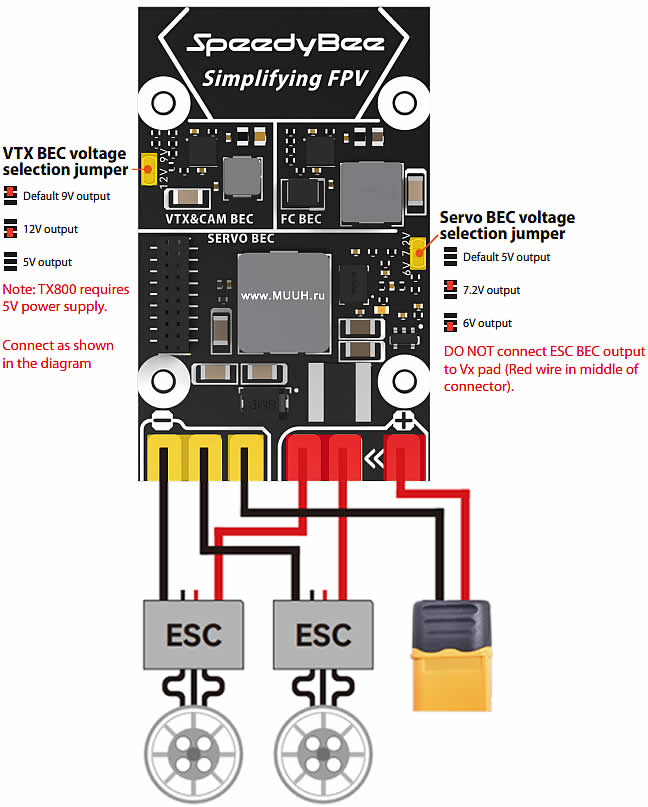

Плата PDB, расположенная в нижней части стека, имеет большие контактные площадки для пайки, облегчающие подключение выводов XT60 и проводов двух двигателей. Эта силовая плата включает в себя три встроенных BEC (регулятора напряжения)
|
Диапазон входного напряжения |
7~36В (2~6S LiPo) |
|
Датчик напряжения батареи |
Подключение к плате FC VBAT, 1K:10K (Scale 1100 в iNav, BATT_VOLT_MULT 11.0 в ArduPilot) |
|
Датчик тока батареи |
90A непрерывный, 215A пиковый Подключение к плате FC Ток (шкала 195 в iNav, 50 A/V в ArduPilot) |
|
TVS Защитный диод |
Да |
|
Выход FC BEC |
Выход 5.2 В +/- 0.1 В постоянного тока Непрерывный ток 2.4 Amps, 3A Peak Предназначен для FC, приемника, модуля GPS, модуля AirSpeed, модуля телеметрии, WS2812 LED_Strip |
|
Выход VTX BEC |
Выход 9 В +/- 0.1 В постоянного тока Непрерывный ток 1.8 Ampс, 2.3 А пиковая громкостьtage регулируемый, 9 В по умолчанию, 12 В или 5 В через перемычку. Предназначен для аналогового видеопередатчика, цифрового видеопередатчика, камеры. |
|
Выход сервопривода BEC |
Выход 4.9 В +/- 0.1 В постоянного тока Непрерывный ток 4.5 Ampс, 5.5 А пиковая громкостьtage регулируемое, 4.9 В по умолчанию, 6 В или 7.2 В с помощью перемычки Предназначен для сервоприводов. |
