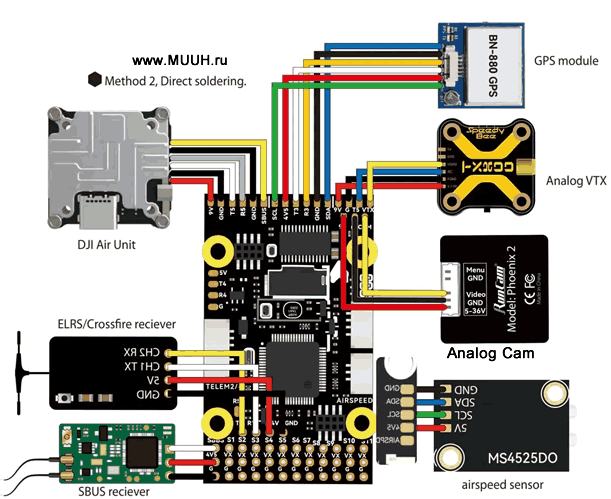

Схема подключения полетного контроллера SpeedyBee F405 Wing на разъемах
BN-220 GPS Glonass модуль Beitian TTL 3.6-5,0В для полетных контроллеров
Схема подключения полетного контроллера SpeedyBee F405 Wing пайкой
Подключение питания полетного контроллера SpeedyBee F405 Wing

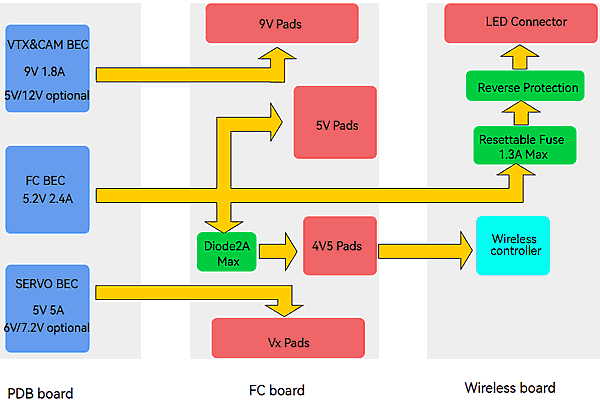

Логика распределения питания для F405 WING APP следующая:
1 9V использует VTX&CAM BEC для питания. Когда VTX&CAM BEC переключается на другое напряжение с помощью перемычки контактной площадки, контактная площадка 9 В будет выводить соответствующее напряжение.
2 В контактных разъемах Vx для питания используется Servo BEC. Когда Servo BEC переключается на другое напряжение с помощью перемычки контактной площадки, разъемы контактов Vx будут выводить соответствующее напряжение.
Примечание. Если ваш ESC поддерживает выход BEC, не подключайте красный провод ESC BEC к контактам Vx, так как это может сжечь ESC или серво BEC.
3 Напряжение по умолчанию для FC BEC составляет 5,2 В, при этом выходная мощность делится на три направления:
- Первый путь напрямую выводится на контактную площадку 5V.
- Второй путь выводит на бортовую микросхему и колодку 4V5 через диод.
- Третий путь выходит на разъем светодиода через самовосстанавливающийся предохранитель и схему защиты от обратного включения.
Обратите внимание, что FC BEC может обеспечивать непрерывный ток 2,4–2,5 А и пиковый ток 3 А. Для встроенного чипа требуется менее 1 А питания, для GPS и приемников обычно требуется менее 0,1 А, а для беспроводного контроллера требуется 0,1 А. Разъем светодиода не используется, на колодке 5 В будет избыток 1,3 А.
Ограничение для источника питания светодиодного разъема составляет примерно 68 штук светодиодных лент SpeedyBee 5050 . Не превышайте этот предел. Чтобы проверить, соответствуют ли светодиодные ленты других марок требованиям к питанию, вы можете предпринять следующие шаги:
- После подключения светодиодной ленты дайте полетному контроллеру поработать в режиме ожидания в течение 10 минут. Понаблюдайте, не тускнеет ли цвет светодиодной ленты, и пощупайте рукой беспроводную плату. Если кажется, что очень жарко, питания недостаточно, и вам нужно уменьшить количество светодиодов.
- Вы также можете использовать мультиметр для проверки напряжения 5-вольтовой площадки или светодиодной ленты. Если напряжение ниже 5 В, это означает, что питания недостаточно, и вам необходимо уменьшить количество светодиодов.
Power supply
The power distribution logic for the F405 WING APP is as follows:
1 The 9V pad uses a VTX&CAM BEC for power supply. When the VTX&CAM BEC switches to another voltage through the pad jumper, the 9V pad will output the corresponding voltage.
2 The Vx pin headers use a Servo BEC for power supply. When the Servo BEC switches to another voltage through the pad jumper, the Vx pin headers will output the corresponding voltage.
Note: If your ESC supports BEC output, do not connect the ESC BEC red wire to the Vx pin headers, as this may burn the ESC or Servo BEC.
3 The default voltage for the FC BEC is 5.2V, with power output divided into three directions:
- The first path directly outputs to the 5V pad.
- The second path outputs to the onboard chip and 4V5 pad through a diode.
- The third path outputs to the LED connector through a self-recovering fuse and reverse connection protection circuit.
Please note that the FC BEC can provide a continuous current of 2.4-2.5A and a peak current of 3A. The onboard chip requires less than 1A of power, GPS and receivers generally require less than 0.1A, and the wireless controller requires 0.1A.If the LED connector uses a maximum of 1.3A, the 5V pad will have no remaining capacity.If the LED connector is not used, the 5V pad will have a 1.3A surplus.
The limit for the LED connector power supply is approximately 68 pieces of SpeedyBee 5050 LED strip beads. Do not exceed this limit.To test if other brands of LED strips meet the power requirements, you can take the following steps:
- After connecting the LED strip, let the flight controller be powered and idle for 10 minutes. Observe if the color of the LED strip suddenly dims and feel the wireless board with your hand. If it feels very hot, the power supply is insufficient, and you need to reduce the number of LED beads.
- You can also use a multimeter to test the voltage of the 5V pad or the LED strip power pad. If the voltage is below 5V, it indicates that the power supply is insufficient, and you need to reduce the number of LED beads.
