Кронштейн для крепления прицела Ласточкин хвост Планка под оптику размеры чертежи
- Информация о материале
- Обновлено: 29.05.2023, 15:50
- Опубликовано: 29.05.2023, 15:23
- Автор: DeniS
При установке прицела на оружие важно правильно подобрать крепление – от этого зависит точность стрельбы и удобство использования оптики.
Типовые размеры кронштейна для крепления прицела Ласточкин хвост

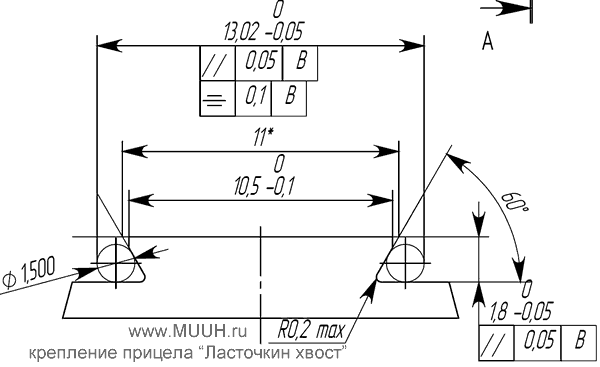

Чертеж и размеры кронштейна для крепления прицела Ласточкин хвост
Чертеж планки для крепления прицела Ласточкин хвост

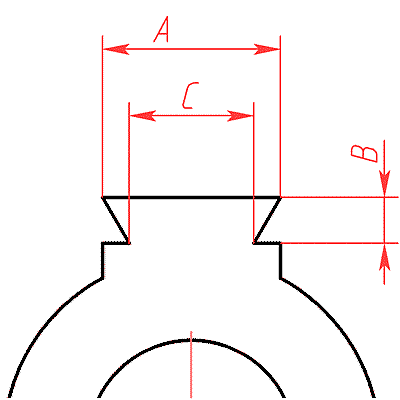

Размеры крепления прицела Ласточкин хвост Antonio Zoli Corona
А = 11,4 мм.
В = 3,4-3,5 мм.
С = 8,8 мм.

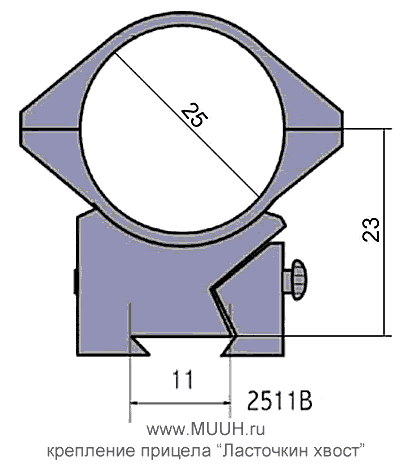

Размеры крепления кольца 2511B Ласточкин хвост
Вес, кг 0.09
Крепление Верхнее основание
Кольца
Высота установки, мм 23
Диаметр колец, мм 25.4
Нижнее основание Ласточкин хвост
Тип установки Небыстросъемный

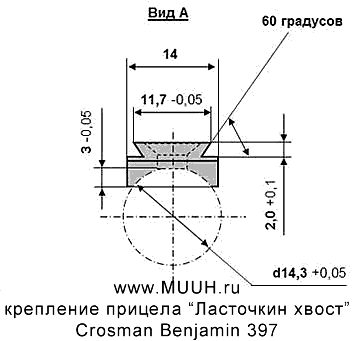

Чертеж и размеры кронштейна для крепления прицела Ласточкин хвост Crosman Benjamin 397

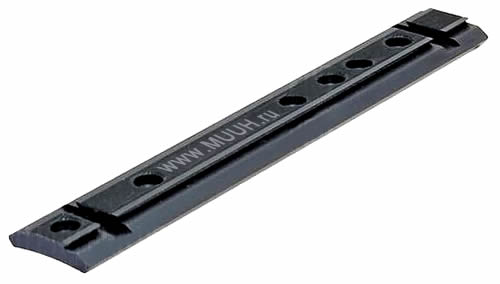

Направляющая ласточкин хвост для оборудования с посадочным размером 10 мм. Производитель: ВОМЗ.
Крепление для прицела ласточкин хвост - предназначено для установки на плоскость, вне зависимости от типа оружия. Разработано для размещения оптики и коллиматоров, ЛЦУ и прочих устройств.
Особенности крепления для прицела:
- Крепление для прицела ласточкин хвост фиксируется при помощи винтовых соединений под шлицевую отвертку. Для этого в корпусе изделия есть шесть отверстий, а в наборе - крепежные элементы;
- Анодированное покрытие на базе из алюминия предотвращает быстрое появление царапин и мелких повреждений, отличается высокой прочностью;
- Внутренняя сторона имеет слабое закругление, что позволяет ему более плотно прилегать и устойчивее держаться при монтаже;
- Крепление для прицела ласточкин хвост оборудовано двумя вырезами в верхней части, при необходимости возможно расположение на нем аксессуаров для планки Вивер, но в таком случае перед приобретением потребуется проверка на совместимость.
Характеристики:
- Вес, г - 22;
- Габариты (ДхШхВ, мм) - 121х20х5;
- Посадка оборудования, мм - 10;
- Материал - сплав Д16.
Комплектация:
- Направляющая;
- Инструкция;
- Винт 58.05 - 6 шт.
