Назначение.
Ружье пневматическое РПП-4М предназначено для спортивной подводной стрельбы на морях, озерах и реках.
Подводные ружья РПП-4/4М по сути дела модифицированные РПП-2/2М.
Отличие РПП-4/4М от РПП-2/2М.
Установлен более удобный линесбрасыватель на предохранительной скобе под спусковым крючком.
ПРИМЕЧАНИЕ. То что стоит на РПП-2/2М линесбрасывателем назвать нельзя, если только линемучителем.
Более эргономичная облегченная рукоятка.
Более удобный предохранитель. Как в смысле пользования (нажать на кнопку всегда удобнее чем крутить втулку), так и по расположению (рукоятка).
ВНИМАНИЕ! Стрелять из ружья можно только под водой. Стрельба на воздухе приводит к поломке ружья.
Технические характеристики.
- Дальность полета гарпуна при давлении воздуха в камере ружья 147 х 10 4 Па (15кг/см2) - 4-6 метров.
- Усиление зарядки в зависимости от давления воздуха в камере ружья от 98,1 до 490,63 Н (от 10 до 50 кгс).
- Максимально допустимое давление воздуха в камере ружья 176 х 10 4 Па (18 кгс/cм2).
- Время сохранения давления в камере ружья без подкачки воздуха не менее 4 часов.
- Площадь поперечного сечения поршня 1,5 см2.
- Габаритные размеры в заряженном состоянии 793 мм Х 153 мм Х 44 мм. Габариты тары приблизительно 75 см Х 25 см Х 4 см.
- Вес в заряженном состоянии 1,03±0,5 кг.
- Вес брутто 1,7 кг.
- Цвет ствола – черный, рукояти - черный.
Комплектность.
- Ружье в сборе - 1 штука.
- Насос - 1 штука.
- Наконечник - 2 штуки.
- Стабилизатор - 1 штука.
- Упор - 1 штука.
- Шток - 2 штуки.
- Кольцо уплотнительное - 1 штука.
- Манжета -1 штука.
- Клапан -1 штука.
- Леска капроновая (линь) - 5 метров.
- Руководство по эксплуатации - 1 штука.
- Упаковка (плотный п/э пакет) - 1 штука.
Устройство.

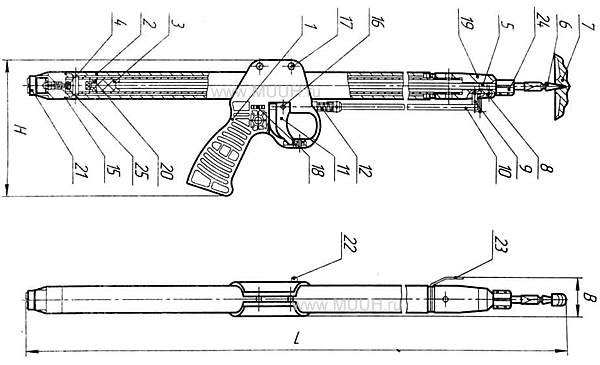

В состав ружья входят следующие узлы и детали:
- Рукоятка.
- Ствол.
- Поршень.
- Винт.
- Шток.
- Наконечник.
- Упор.
- -12 Спусковой механизм.
- Кольцо уплотнительное.
- Фиксатор (предохранитель).
- Манжета.
- Заглушка.
- Стабилизатор.
- Клапан.
Рукоятка 1 крепится к стволу при помощи хомута, стягиваемого винтами 17.
Ствол 2 состоит из двух труб, вставленных одна в другую и соответствующим образом герметизированных. Пространство между трубами используется в качестве камеры для сжатого воздуха.
Во внутренней трубе крепится поршень 3, который может перемещаться по всей длине трубы.
С тыльной стороны ствол 2 имеет клапан 25, при помощи которого удерживается сжатый воздух внутри ствола. От повреждения клапан защищен ввинчивающейся заглушкой 21.
Перемещением фиксатора 18 в левое положение до упора 1 ружье ставится на предохранитель.
Спусковой механизм состоит из вилки 8, рычага 9, тяги 10, спускового крючка 11 и возвратной пружины 12.
Вилка 8 входит в кольцевую канавку на гарпуне и удерживает его в этом положении.
При нажатии на спусковой крючок 11 вилка 8 опускается вниз рычагом 9 и освобождает гарпун.
Гарпун состоит из штока 5и наконечника 6, соединяемых с помощью резьбы. На гарпуне имеется отверстие для привязывания лески и кольцевая канавка для удержания его упором спускового механизма.
На левой стороне ружья имеется сбрасыватель 22 и скоба 23, служащие для укладки линя (лески) на ружье.
Зарядка.
Для подготовки ружья к зарядке необходимо в его камеру накачать насосом воздух.
Для этого нужно, вывинтив заглушку21, ввинтить вместо нее насос, установить ружье вертикально с упором на твердую поверхность и произвести накачивание. Накачивание производить резкими сильными движениями. Количество воздуха, которым необходимо заполнить камеру, зависит от расстояния на которое планируется выстрел.
Камера ружья рассчитана на максимальное давление воздуха 176 х 10 4 Па (18 кгс/см2).
ВНИМАНИЕ! Превышать это давление запрещается!
Накаченный в камеру воздух при выстреле не расходуется, а служит аккумулятором энергии, запасаемой при зарядке, что позволяет длительное время стрелять без подкачки воздуха в камеру ружья. Для того, чтобы давление в камере достигло 98 х 10 4 Па (10 кгс/см2) необходимо сделать около 50 качков насосом.
Для зарядки ружья необходимо, удерживая его за рукоятку 1, одновременно указательным пальцем нажать на спусковой рычаг 11 и при помощи упора 7 вводить в ствол гарпун до тех пор, пока не послышится щелчок, свидетельствующий о том, что вилка 8 зашла в кольцевую канавку гарпуна.
ВНИМАНИЕ! Помните, что заряженное ружьё обладает сильным боем и, при неосторожном обращении, способно нанести тяжелые травмы.
Если давление в камере окажется слишком велико, и Вы не сможете зарядить ружье, или зарядка потребует от Вас чрезмерных усилий, вывинтите заглушку 21 и, надавливая на выступающую часть винта 4, стравливайте воздух до тех пор, пока усилие зарядки не станет приемлемым для Вас.
ВНИМАНИЕ! Запрещается заряжать ружье со стволом, направленным к себе или вверх!
Выстрел, произведенный в воздухе, может привести к поломке ружья. Зарядка ружья изогнутым гарпуном тоже может привести к поломке ружья.
После зарядки поставте ружье на предохранитель.
ВНИМАНИЕ! Для исключения возможности выстрела при свободном падении ружья во взеденом состоянии ЗАПРЕЩАЕТСЯ снимать ружье с предохранителя.
Правила пользования.
ПРИМЕЧАНИЕ. На рисунках изображено ружье РПП-2/2М, для РПП-4/4М схемы аналогичны. Разница в расположении и типе линесбрасывателя.
Перед выстрелом снять ружье с предохранителя.

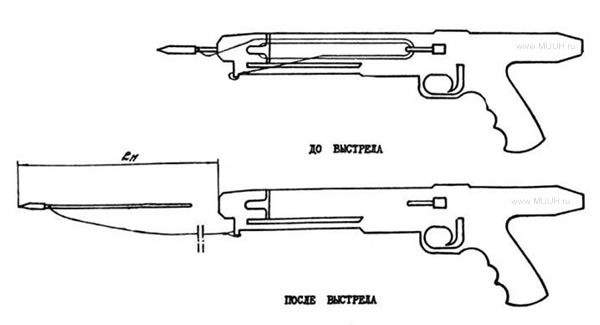

При стрельбе на расстоянии до двух метров рекомендуем Вам привязывать гарпун к ружью и укладывать линь, как показано на рисунке.

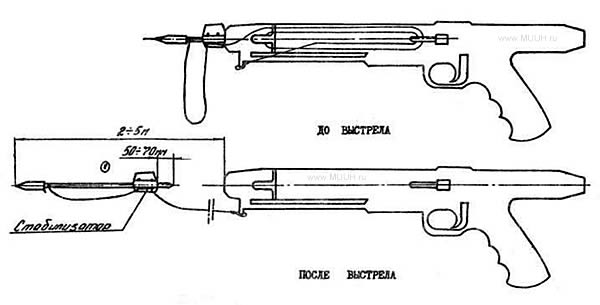

При стрельбе на расстоянии, превышающем два метра, рекомендуем привязать гарпун и укладывать линь так, как показано на рисунке.
Применение стабилизатора 24 увеличивает прямолинейность полета гарпуна.
Уход за ружьем.
Ствол ружья имеет очень гладкую поверхность. Этим достигается плавный ход поршня и исключается утечка воздуха. Для того чтобы сохранить эти качества, необходимо беречь ружье от попадания песка и грязи в ствол через пять отверстий, радиально расположенных на конце ствола и отверстия в ручке под курок.
Каждый раз по окончании стрельбы рекомендуем Вам промыть наружные части ружья в пресной воде и просушить.
Перед длительным хранением необходимо из полости ствола стравить воздух, повернув ружье клапаном вниз. Это необходимо для уменьшения вероятности "присасывания" резиновой манжеты к стволу и для удаления влаги и старой смазки из полости ствола.
Для смазки ружья необходимо:
- вывинтить заглушку 21;
- ввинтить вместо нее насос;
- извлечь из насоса поршень;
- залить в цилиндр насоса 3-4 капли чистого машинного масла;
- собрать насос, оставляя ружье в вертикальном положении;
- сделать 5-6 качков;
- вывинтить насос и плотно завинтить заглушку.
После длительного хранения возможно "присасывание" резиновой манжеты к стволу. Для того, чтобы устранить это явление, перед накачиванием ружья нужно сдвинуть с места поршень при помощи гарпуна, произведя возвратно-поступательное движение в стволе 4-5 раз.
По окончании гарантийного срока в случае, если появится утечка воздуха через манжету 20, уплотняющую поршень, можно произвести замену этих деталей самостоятельно. Перед разборкой ружья необходимо стравить воздух.
Разборку произвести в следующем порядке:
- выбить ось, соединяющую тягу 10 и рычаг 9;
- оттянуть тягу 10 и, удерживая ружье за рукоятку 1, отвернуть втулку 19;
- извлечь из ствола 2 поршень 3 и манжету 20;
- удалить возможные загрязнения из ствола и промыть его керосином;
- залить в ствол 3-4 капли чистого машинного масла;
- вставить в ствол 2новый поршень 3и манжету 20;
- завернуть втулку 19;
- вставить ось, соединяющую тягу 10 и рычаг 9.
Если при разборке будет повреждено уплотнительное кольцо 15, замените его.
Возможные неисправности ружья и способы их устранения.
1. Заряжается слишком туго:
а. Большое давление в камере ружья. Стравить часть воздуха через клапан.
б. Погнут гарпун (шток). Выровнять или заменить шток.
в. Нет смазки в стволе. Залить смазку через клапан.
2. При стрельбе уводит гарпун:
а. Погнут гарпун (шток). Выровнять шток.
3. При зарядке гарпун не фиксируется в стволе:
а.Износилась канавка на штоке гарпуна. Использовать запасной шток.
4. Насос не накачивает:
а. Нет смазки на манжете насоса. Разобрать насос. "Размять" и смазать манжету смазкой типа вазелин.
Гарантии изготовителя.
Гарантийный срок хранения 12 месяцев от даты изготовления.
Предприятие-изготовитель гарантирует нормальную работу ружья в течение 12 месяцев со дня продажи его магазином при условии его реализации в пределах гарантийного срока хранения и при соблюдении потребителем условий эксплуатации, описанных в настоящем руководстве.
В гарантийный срок входят 12 месяцев гарантийного хранения до дня продажи и 12 месяцев эксплуатации.
В течение гарантийного срока предприятие-изготовитель бесплатно устраняет дефекты, возникающие по вине изготовителя.
После истечения гарантийного срока детали вышедшие из строя могут быть заменены за счет потребителя и высланы наложенным платежом.
Без руководства по эксплуатации с отметкой магазина о продаже, претензии на качество ружья не принимаются.
Предприятие-изготовитель не проводит возмещение ущерба за неисправность, возникшую по вине потребителя.
Производство ФГУП «ППО «Электроприбор», г. Пенза.
