MT-1 GSW Инструкция F1: Проверка сервомотора по начально установленным значениям верхней/средней/нижней точек.
- Информация о материале
- Обновлено: 07.06.2023, 14:09
- Опубликовано: 28.03.2023, 11:17
- Автор: DeniS
Главная функция F1: проверка сервомотора согласно предварительно установленным значениям верхней/средней/ нижней точек.
Проверьте сервомотор, нажимая кнопки «⇑ :MID: ⇓ ».
ВНИМАНИЕ! Перед проведением этого теста необходимо установить требуемые значения ширины импульса верхней/средней/ нижней точек вращения серво в главной функции F0. Значение по умолчанию 2200μS/ 1500μS/ 800μS.
Смотрите изображения на фотографиях и следуйте пунктам указанным ниже.
a. Подключите сервомотор в порт +OUT – выход положительного сигнала.
b. Нажмите ⇑ или ⇓, чтобы выбрать главную функцию F1, затем нажмите MOD. ( По умолчанию, значение средней точки в главной функции F1 - 1500μS).

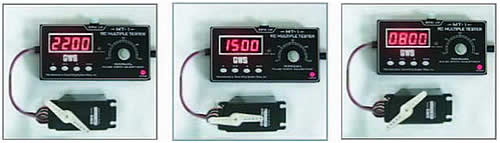

c. Нажмите по порядку ⇑ , MID, ⇓, чтобы убедиться, что сервомотор вращается, согласно установленным значениям. Во время вращения вала серво, на дисплее тестера отображаются значения каждого пункта вращения вала серво.
