MT-1 GSW Инструкция F2: Проверка чувствительности дискретности сервомотора.
- Информация о материале
- Обновлено: 28.03.2023, 11:35
- Опубликовано: 28.03.2023, 11:19
- Автор: DeniS
Главная функция F2: Проверка чувствительности (дискретности) сервомотора.
Эта функция позволяет вращать вал сервомотора согласно пошаговой ширине импульса и затем проверить чувствительность серво.
ВНИМАНИЕ! Перед проведением этого теста необходимо установить требуемые пошаговое значение ширины импульса в меню F0-3, главной функции F0. По умолчанию установлено значение 5μS.

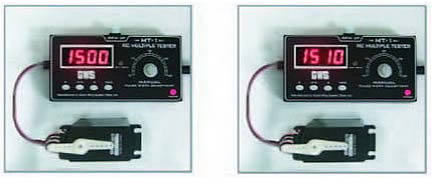

Смотрите изображения на фотографиях и следуйте пунктам указанным ниже.
a. Подключите сервомотор в порт +OUT – выход положительного сигнала.
b. Нажмите или , чтобы выбрать главную функцию F2, затем нажмите MOD.
c. Нажмите или , чтобы увеличить или уменьшить пошаговую ширину импульса. Дисплей будет показывать значение после каждого нажатия. Проверьте дискретность вращения вала серво, устанавливая различные значения пошаговой ширины импульса.
