5. УСТРОЙСТВО ИЗДЕЛИЯ.

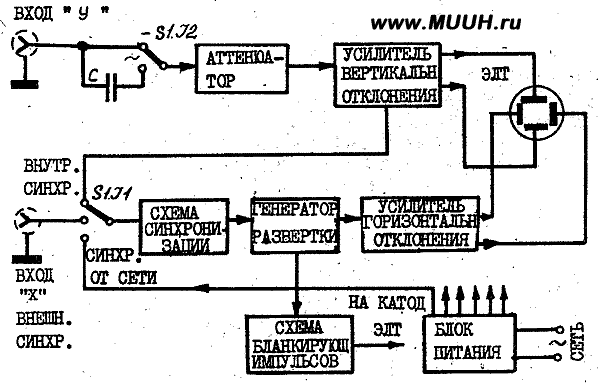

5.1. Блок-схема, прибора представлена на рис. I.
S1.J1 - Переключатель I платы J1
S1.J2 - Переключатель I платы J2
Рис. 1. Блок - схема осциллографа
5.2. Исследуемый сигнал поступает на гнездо "Вход Y". В зависимости от положения переключателя S1.J2 исследуемый сигнал подается непосредственно или через конденсатор на входной аттенюатор, который представляет собой компенсированный делитель напряжения. С выхода аттенюатора исследуемый сигнал поступает на вход усилителя вертикального отклонения, который усиливает его до величины, необходимой для отклонения луча на экране электронно-лучевой трубки. Из канала вертикального отклонения луча исследуемый сигнал поступает на вход схемы синхронизации (внутренняя синхронизация).
5.3. Для запуска развертки может быть использован внешний сигнал, поданный на гнездо "Х" (внешняя синхронизации), или напряжение питающей сети (синхронизация от сети), Схема синхронизации и запуска развертки вырабатывает короткие отрицательные импульсы постоянной амплитуды, независимо от величины и формы приходящего на вход сигнала. Благодаря этому достигается устойчивый запуск генератора развертки, вырабатывающего пилообразное напряжение,
Пилообразное напряжение усиливается до необходимой величины оконечным усилителем горизонтального отклонения и поступает на отклоняющие пластины ЭЛТ.
5.4. Каскад формирования бланкирующих импульсов вырабатывает импульсы, которые поступают на управляющую сетку ЭЛТ и гасят луч во время обратного хода пилообразного напряжения. Блок питания обеспечивает питающим напряжением всю схему прибора.
