5.6. Канал вертикального отклонения луча состоит из входного делителя, истокового повторителя, двух масштабных усилителей и выходного, высоковольтного. усилителя. С входного гнезда "Y" сигнал поступает на второй контакт, печатной платы 2 и через конденсатор (закрытый вход), или прямо (открытый вход), в зависимости от положения кнопки S1.1 (см. приложение 3)

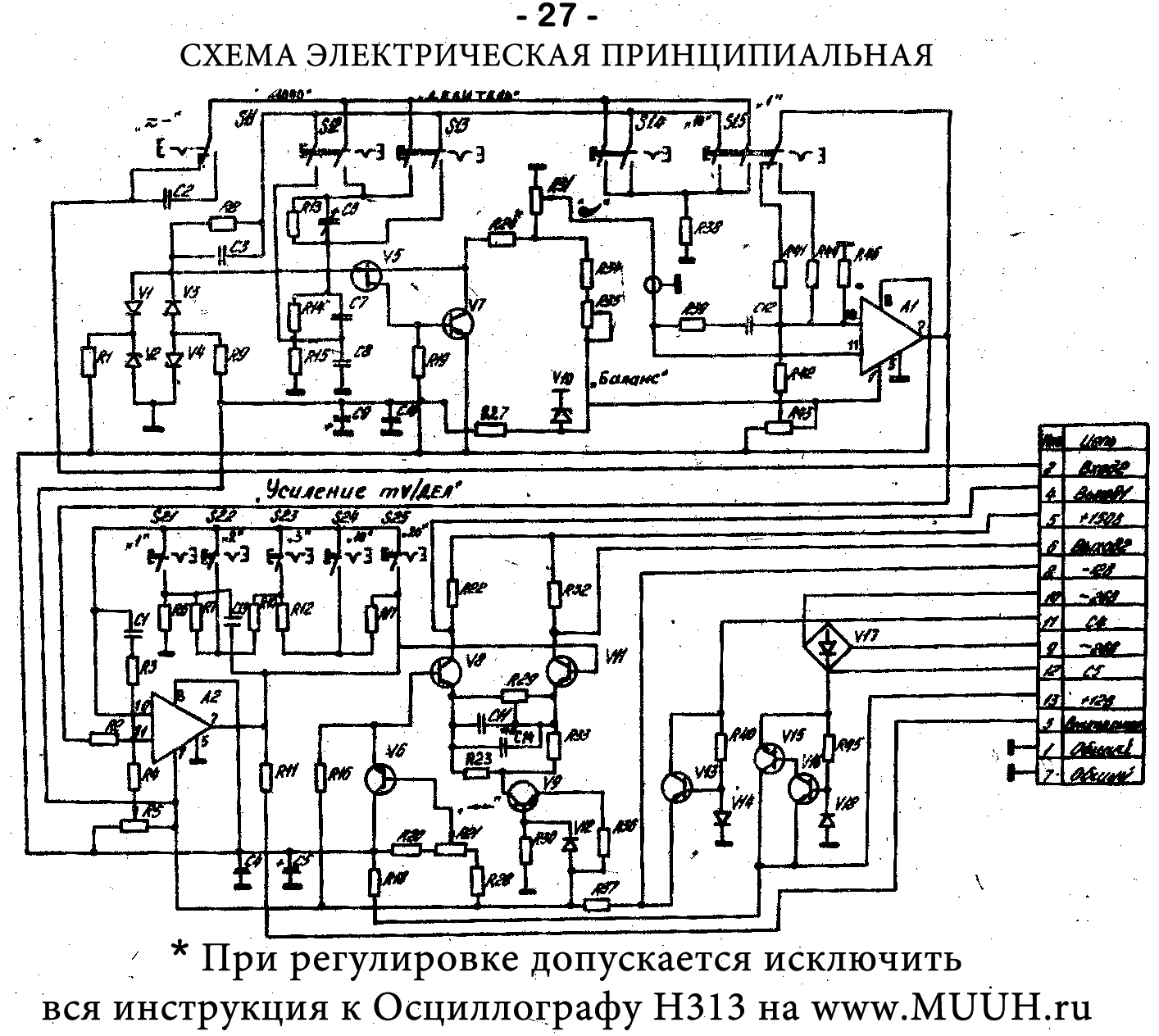

Приложение 3
Большая картинка есть здесь https://vk.com/wall-216709701_29
на делитель напряжения R13...R15.Емкости С6...С8 служат для частотной компенсации делителя. Входной делитель обеспечивает деление входного сигнала в 10 и 100 раз, что соответствует нажатым кнопкам S1.3 (100) и S1.2 (1000). При нажатых кнопках S1.4 (10) и S1.5 (1) входной сигнал поступает непосредственно на вход истокового повторителя, минуя делитель. Истоковый
повторитель для повышения стабильности коэффициента передачи выполнен со следящей связью на транзисторе V7.
Для получения нулевого потенциала на выходе повторителя применен делитель постоянного тока на резисторах R24, R34 и R35. Ручка последнего резистора выведена на переднюю панель ("БАЛАНС") и служит для балансировки истокового повторителя по постоянному току.
На входе истокового повторителя имеется цепь защиты его от перегрузок по напряжению при случайной подаче большого напряжения не входное гнездо, которое состоит из резисторов R1, R8, R9, диодов V1 и V3 и стабилитронов V2 и V4. Емкость С3 служит для компенсации частотных искажений . С выхода истокового повторителя сигнал поступает на потенциометр R31, выведенный на переднюю панель
и служащий для плавной регулировки усиления.
С движка потенциометра R31 сигнал поступает на вход первого масштабного усилителя А1, выполненного на операционном усилителе КР140УД1Б. Резисторы делителя обратной связи R41,
R44, R46 переключаются кнопкой S15, изменяя коэффициент усиления масштабного усилителя в 10 раз, с 3 до 30.
Цепь R39, С12 служит для. обеспечения устойчивости микросхемы. Потенциометр R43 и резистор R42 позволяют скомпенсировать напряжение смещения нуля на входе микросхемы, При отсутствии компенсации напряжения смещения нуля микросхемы наблюдаются скачки линии развертки при переключении кнопок S14 и S15.
Второй масштабный усилитель выполнен так же на микросхеме КР140УД1Б. Делитель обратной связи выполнен на резисторах R6; R7; R10; R12 и R17, переключается кнопками S2.1... S2.5 и обеспечивает следующие коэффициенты усиления: 20; 10; 5; 2 и 1, Цепь R2; RЗ и C1 обеспечивает устойчивость микросхемы. Потенциометр R5 и резистор R4 служит для компенсации входного тока микросхемы. С выхода микросхемы сигнал поступает на вход выходного усилителя и через резистор. R11 идет на плату разверток для обеспечения внутренней синхронизации.
Выходной усилитель выполнен на транзисторах V8 и V11 по схеме балансного каскада. Транзистор V9 с резисторами R30, R36 и стабилитроном V12 служит стабилизатором тока транзисторов V8 и V11. Резистор R29 служит для регулировки усиления всего канала в небольших пределах. Емкость С11 позволяет скомпенсировать завал усиления выходного каскада на высоких частотах. Эмиттерный повторитель на транзисторе V6 служит для подачи постоянного потенциала на базу транзистора V8 баланcного выходного каскада с потенциометра R21 (выведен на переднюю панель "
") для смещения луча по вертикали. Емкости C4, C5; C9 и C10 служат для устранения паразитных связей по цепи питания.
