Осциллограф радиолюбителя Н313 Инструкция 5. Устройство осциллографа Н313 5.9 Электронно-лучевая трубка

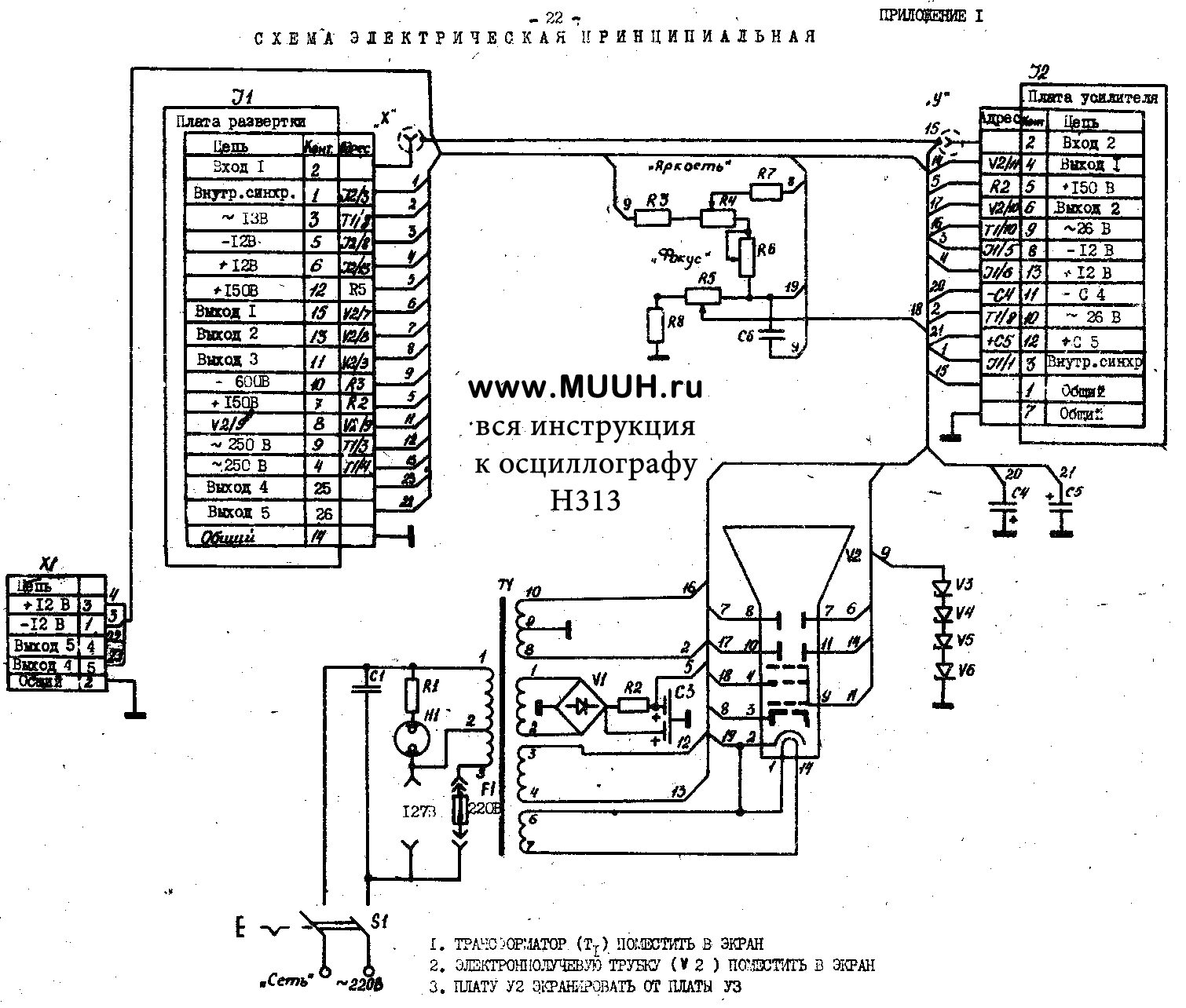

5.9. В приборе применена электронно-лучевая трубка 5ЛО2И. Питание ЭЛТ производится напряжением 600 В. Напряжение на электроды ЭЛТ снимается с делителя R3; R4; R6; R5 (cм. приложение 1).

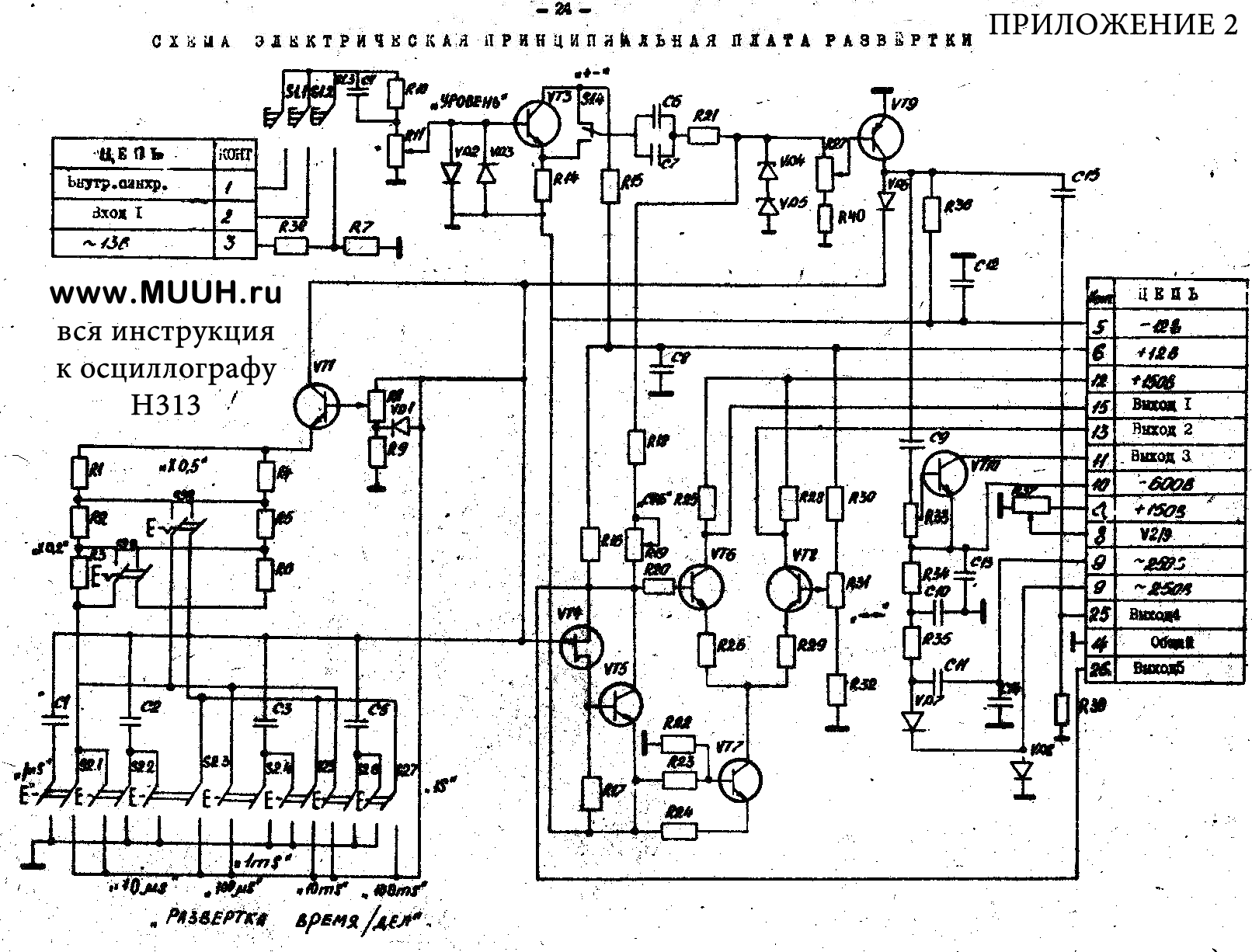

С точки соединения резисторов R5; R6 снимается потенциал на катод ЭЛТ. С движка потенциометра R4 снимается регулируемый потенциал на управляющую сетку ЭЛТ для регулирования яркости луча (выведено на переднюю панель “ЯРКОСТЬ"). Положительный зажим источника 600 В соединен с ускоряющим электродом ЭЛТ, а с движка потенциометра R5 снимается регулируемый потенциал на фокусирующий электрод ЭЛТ (выведено на переднюю панель “ФОКУС"). Для устранения астигматизма луча служит потенциометр R37. Для гашения обратного хода луча служит каскад формирования бланкирующих импульсов собранный на транзисторе VT10 (см.приложение 2).
В исходном состоянии транзистор VT10 заперт и не оказывает влияния на работу схемы питания ЭЛТ, Положительный импульс действующий во время обратного. хода луча на транзисторе VT9, через емкость С9 поступает на базу VT10 в результате чего VT10 открывается и замыкает управляющую сетку с зажимом 600 В источника. Таким образом, на управляющую сетку подается значительный отрицательный потенциал относительно катода, который запирает ЭЛТ.
