Полетный контроллер F411-WTE Mateksys STM32F411 Замена для F411-WSE

Информация о материале

Обновлено: 10.09.2023, 19:51

Опубликовано: 02.06.2023, 21:25

Автор: DeniS

STM32F411, BMI270, SPL06-001,
OSD, 2x UARTs, 2x Full Softserial,
I2C, 2x Motors & 4x Servos, 2x BEC,
Camera switch, Vbat switch

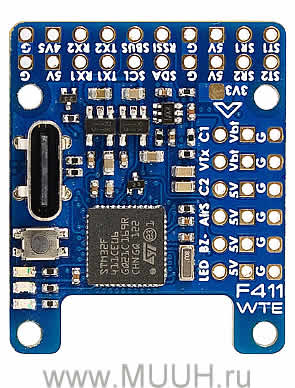

Mateksys F411-WTE замена для Mateksys F411-WSE

Характеристики полетного контроллера F411-WTE Mateksys

• Микроконтроллер: 100МГц STM32F411CEU6
• IMU: BMI270 (SPI) или ICM42688P
• Барометр: SPL06-001 (I2C)

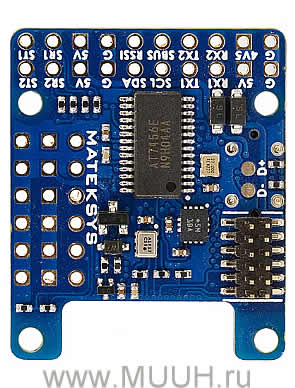

• OSD: AT7456E (SPI)
• Черный ящик: Нет
• 2x Uarts
• 2x Full Softserial
• 6x PWM выходы (2x Моторов, 4x Сервомашинок)
• 1x I2C
• 4x ADC (VBAT, Current, RSSI, Воздушная скрость)
• 3x LEDs для FC СТАТУСА (Синий, Красный) и 3.3В индикатор (Красный)
• Built in inverter on UART2-RX for SBUS input
• Switchable Dual Camera Inputs
• Vbat питание ON/OFF переключаемое для VTX и камеры
• PPM приемник: нет поддержки

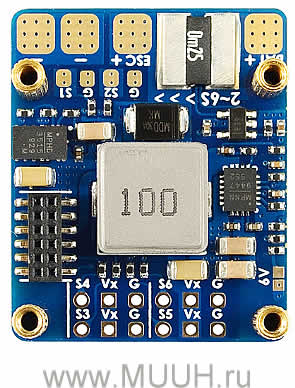

Электропитание полетного контроллера F411-WTE Mateksys

• 6~30V DC IN (2~6S LiPo)
• 132A Амперметер (Scale 250)
• PDB / Current sense resistor: 90A непрерывно, 132A импульсно
• BEC 5В 1.5A для FC & Peripherals
• BEC Vx 5A для сервомашинок, 5V/ 6V опция
• Vbat для VTX и камеры (ON/OFF переключаеый)
• LDO 3.3В 200мА
• Датчик напряжения батареи: 1k:10k

FC Прошивка полетного контроллера F411-WTE Mateksys

• INAV Target: MATEKF411TE ( INAV4.1или новее)

Размеры полетного контроллера F411-WTE Mateksys

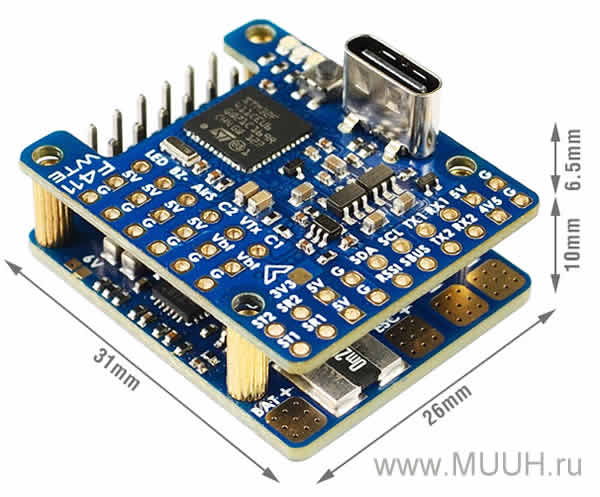

• Размер: 31 x 26 x 16.5 mm
• Крепление: 22 x 22mm, Φ2mm
• Вес: 10g

Комплектация полетного контроллера F411-WTE Mateksys

• 1x FC F411-WTE
• Dupont 2.54 pins (Board is shipped unsoldered)
