Распиновка и подключение полетного контроллера F411-WTE Mateksys
INAV Самолет

Target INAV MATEKF411TE

*** CLI default after reflashing

Самолет

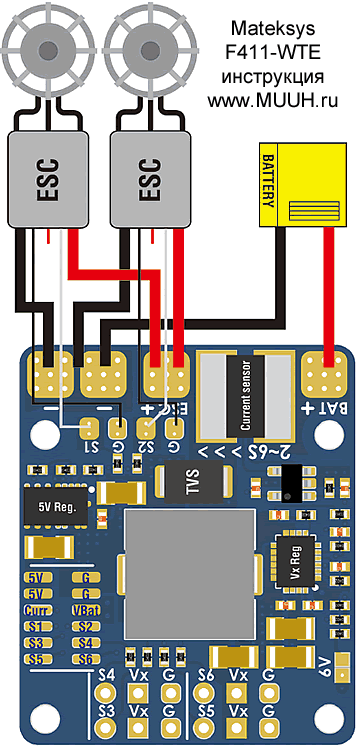

S1/S2 моторы

S3/S4/S5/S6 сервомашинки

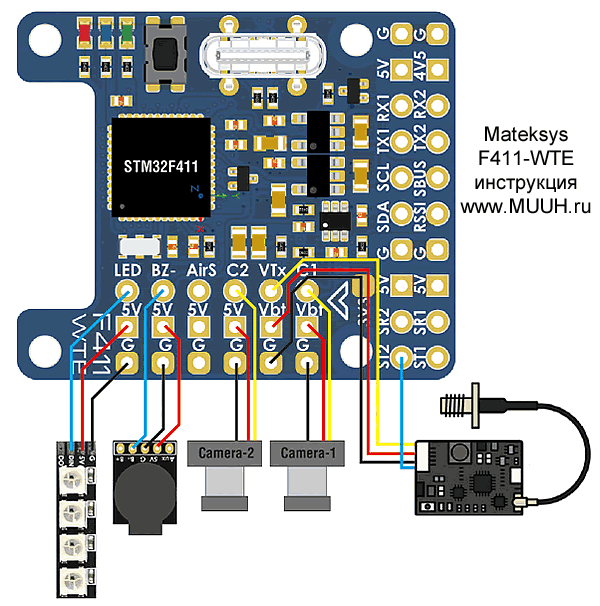

*** Две камеры должны иметь одинаковый видео формат, обе PAL или обе SECAM

*** Дважды проверить сигнал Камеры и кабели питания перед подачей питания

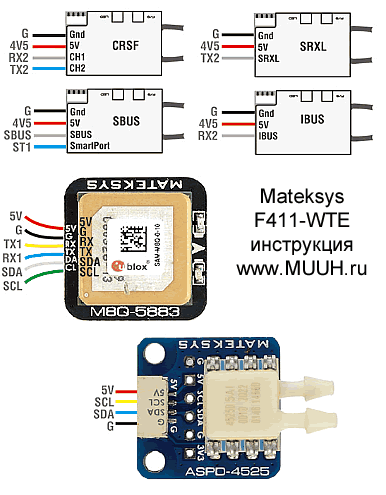

MATEKSYS M8Q-5883 - GPS модуль
MATEKSYS ASPD-4525 - цифровой датчик воздушной скорости

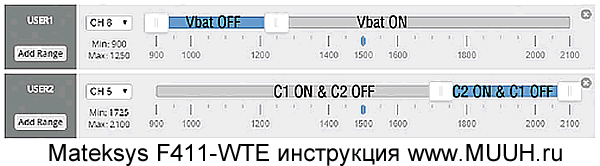

VBT Питание / Переключение камер

• F411-WTE имеет предустановленную прошивку INAV 4.1.0 для контроля качества
• Начните с INAV5.0, MatekF411TE будет указана в конфигураторе INAV.
• Загрузите прошивку INAV 4.x.x с  сайта http://www.mateksys.com/?p=5159#tab-id-15
  • inav_5.1.0_MATEKF411TE
  • inav_5.1.0_MATEKF411TE_42688
  • inav_6.0.0_MATEKF411TE
• Можно загрузить INAV 5.x или более новую версию непосредственно из конфигуратора INAV.
