Гильза охотничья металлическая для охотничьих патронов к гладкоствольному оружию 12 калибра
- Информация о материале
- Обновлено: 19.08.2022, 14:32
- Опубликовано: 10.08.2022, 11:20
- Автор: DeniS
Код ОКП для гильзы длиной 69,8мм
12 калибр ОМЦ - под капсуль-воспламенитель центрального боя (центробой) - 72 7281 3405
12 калибр ОМЖ - под капсуль-воспламенитель "Жевело" - 72 7281 3406
Код ОКП для гильзы длиной 65 мм
12 калибр ОМЦ - под капсуль-воспламенитель центрального боя (центробой) - 72 7281 3402
12 калибр ОМЖ - под капсуль-воспламенитель "Жевело" - 72 7281 3404
Размеры гильзы для патрона 12/70 | Размеры гильзы для патрона 12/76 |
Диаметр 20,23 мм 22,45 |
|
Длина общая 65,0мм | Длина общая 69,8мм |
Толщина стенок 0,4мм |

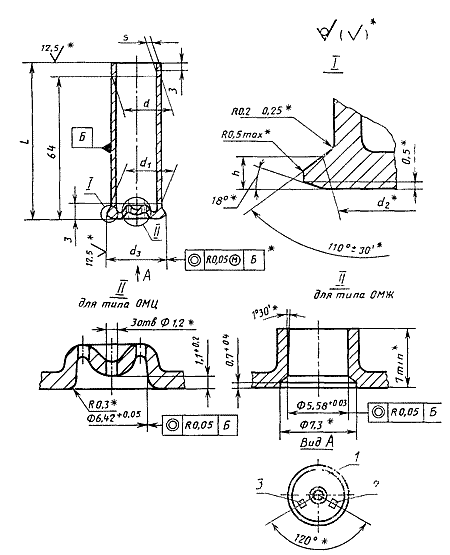

Основные размеры металлической гильзы 12 калибра, мм
d (пред откл -0,20): 20,23
d1 : 20,59 - 0,15 (пред откл)
d2 : 21,50
d3 : 22,45 - 0,25 (пред откл)
h (пред откл -0,20): 1,53
s (пред откл -0,05): 0,4
L (пред откл -1,00): 69,8 / 65,0
* Размер и шероховатость обеспечиваются инструментом.
1 - товарный знак предприятия изготовителя, 2 - две последние цифры года изготовления, 3-калибр гильзы
При стрельбе из гладкоствольного баллистического оружия не допускаются следы прорывов газов между стенками капсульного гнезда и капсюлем.
Назначенный ресурс должен быть не менее 450 выстрелов на 20 гильз в сумме. Примечание: латунная гильза рассчитана примерно на 20-22 выстрелов.
Гильзы должны изготавливаться из латуни марки Л68.
Источник: ГОСТ 7921-86 "Гильзы охотничьи металлические"
