Осциллограф радиолюбителя Н313 журнал Радио №4 1978г стр 47
- Информация о материале
- Обновлено: 29.04.2023, 13:19
- Опубликовано: 28.04.2023, 20:21
- Автор: DeniS
Принциплальная схема канала горизонтального отклонения изображена на рис. 2.
Большая картинка есть здесь https://vk.com/wall-216709701_27
Генератор развертки включает в себя времязадающие конденсаторы С1 - С3, С5, электронный ключ на транзисторе V2, каскады регисграции начала и окончания разряда времязадающих
конденсагоров соответственно на транзисторах V11. V18 и стабилизатор зарядного тока на транзисторах V7, V9.
Генератор развертки работает следующим образом. В исходном состоянии на выходах элементов D1.2 и D1.3 - логическая 1, а на выходах элементов D1.1 и D1.4 - логический «0». С выхода элемента D1.2 положительное напряжение подается на базу транзистора V2 и удерживает его в открытом состоянии. Времязадающие конденсаторы при этом разряжены.
С приходом на вход элемента D1.1 (вывод 7) короткого отрицательного импульса с формирователя (транзистор V15) на выходе элемента D1.2 появляется логический «0», транзистор V2 закрывается и начинается зарядка времязадающего конденсатора. Как только линейно возрастающее напряжение на выходе истокового повторителя достигнет определенного уровня (устанавливают резистором R24), транзистор V11 открывается и на вход триггера на элементах D1.3. D1.4 подается низкий логический уровень.
С выхода элемента D1.2 логический «0» подается на вход элемента D1.2 и возвращает первый триггер в исходное состояние. Транзистор V2 открывается и начинается разрядка времязадающего конденсатора.
По окончанию разрядки на эмиттере транзистора V18 напряжение достигает уровня 0,3-0,4 В. При этом триггер на элементах D1.3, D1.4 возвращается в исходное состояние.
Выходной каскад генератора развертки собран на транзисторах V12, V16 по схеме, аналогичной выходному каскаду канала вертикального отклонения. На транзисторе V13 выполнен стабилизатор тока выходных транзисторов.
Узел гашения обратного хода луча собран на транзисторе V20.

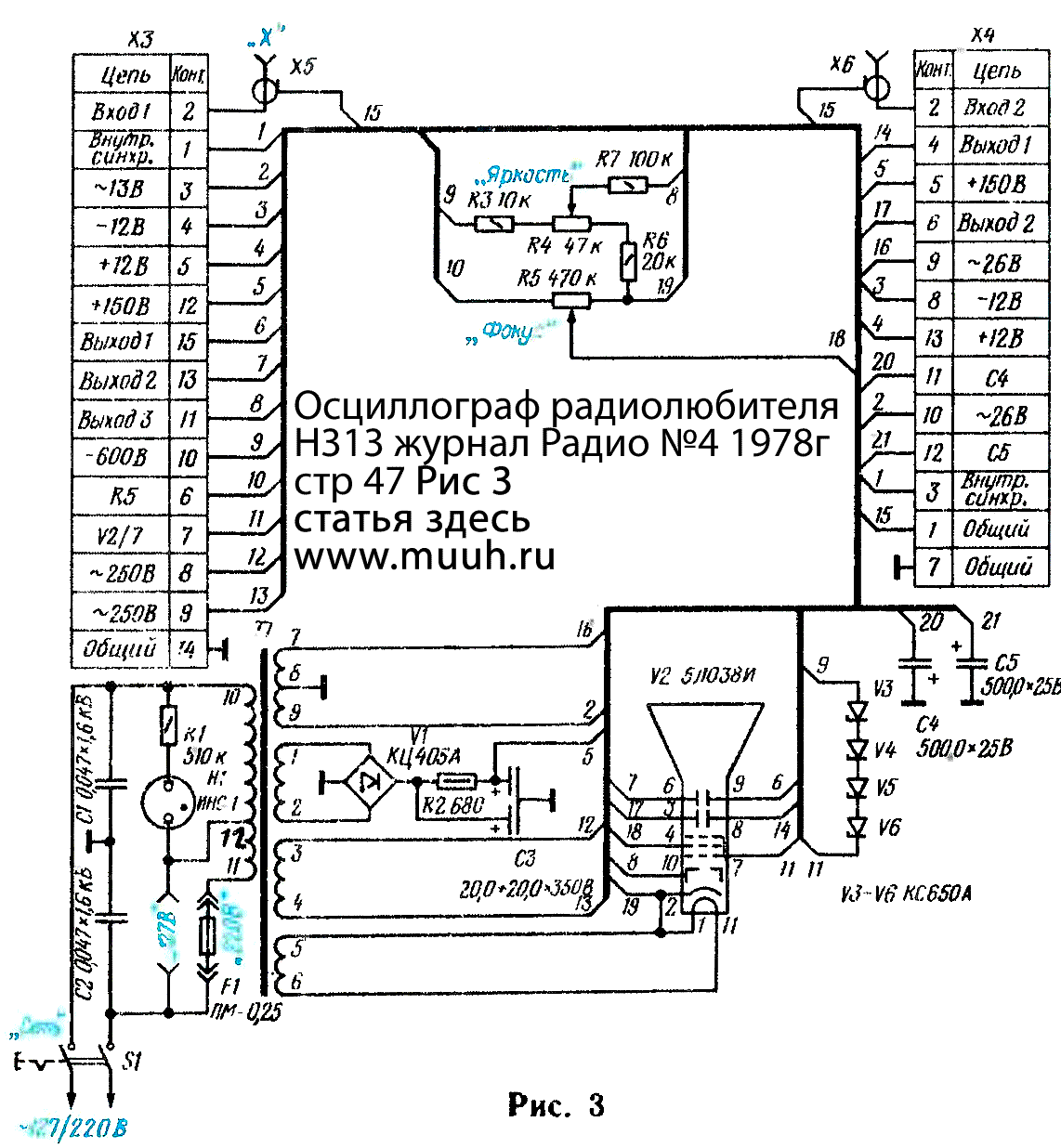

Принципиальная схема блока питания и схема соединений отдельных узлов осциллографа приведены на рис. 3.
Большая картинка есть здесь https://vk.com/wall-216709701_28
Стабилизаторы напряжения 12 В собраны на элементах V13, V14, R40 и V15 - V18, R45 (рис. 1). Высоковольтный выпрямитель с удвоением напряжения выполнен на диодах V19, V21 и конденсаторах C11, С12, С14, а на стабилитронах V3 - V6 собран стабилизатор высоковольтного напряжения.
Конструкция осциллографа показана на 3-й с. вкладки.
Трансформатор Т1 собран на одной половине магнитопровода ШЛ20х25.
- Обмотка 1-2 содержит 2000 витков провода ПЭВ-2 0,13,
- обмотка 3-4 - 500 витков провода ПЭВ-2 0.08,
- обмотка 5-6 -87 витков провода ПЭВ-2 0.55.
- обмотка 7-8, 8-9 - 230 витков провода ПЭВ-2 0,25,
- обмотка 10-12 - 1560 витков провода ПЭВ-2 0,27,
- обмотка 11 - 12 - 1140 витков провода ПЭВ-2 0,23.
г. Краснодар
