Осциллограф радиолюбителя Н313 журнал Радио №4 1978г стр 46
- Информация о материале
- Обновлено: 29.04.2023, 13:19
- Опубликовано: 28.04.2023, 19:55
- Автор: DeniS

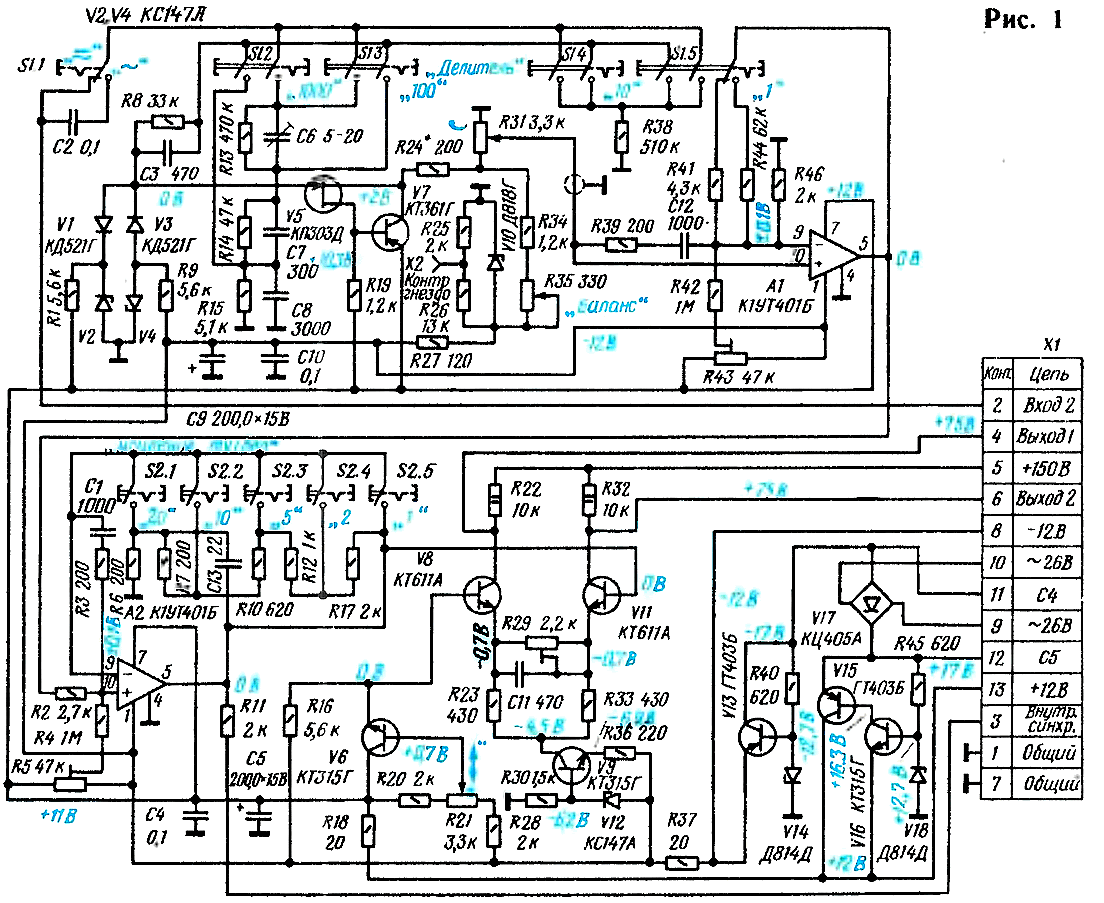

Принципиальная схема канала вертикального отклонения луча приведена на рис. 1.
Большая картинка есть здесь https://vk.com/wall-216709701_26
Элементы R2, R3 и С1 обеспечивают устойчивость работы микросхемы А2. Напряжение смещения нуля операционного усилителя компенсируют подстроечным резистором R5.
С выхода операционного усилителя А2 сигнал поступает на узел синхронизации и на оконечный усилитель, выполненный на транзисторах V8 и V11 по балансной схеме. Эмиттерный ток транзисторов V8, V11 стабилизирован каскадом на транзисторе V9.
Конденсатор С11 компенсирует спад амплитудно-частотной характеристики оконечного усилителя в области высоких частот. Переменным резистором К21 можно перемещать изображение на экране осциллографа по вертикали, а резистором R29 регулировать (в небольших пределах) усиление выходного каскада.
Принциплальная схема канала горизонтального отклонения изображена на рис. 2.
Большая картинка есть здесь https://vk.com/wall-216709701_27
Канал горизонтального отклонения
Он состоит из узла синхронизации и генератора развертки. При нажатии на одну из кнопок S1.1 (внешняя, S1.2 (внутренняя), S1.3 (от сети) синхронизирующий сигнал поступает на делитель R3R4. С части переменного резистора R4 он подается на один из входов (выбирают переключателем S1.4) операционного усилителя A1, на котором собран усилитель синхронизирующих импульсов. На второй вход поступает постоянное напряжение, уровень и полярность которого можно изменять переменным резистором R11, тем самым регулируя момент синхронизации генератора развертки.
Сигнал с выхода операцнонного усилителя А1 управляет работой электронного ключа на транзисторе V6, который, в свою очередь, коммутирует ток в цепи туннельного диода V10.
С туннельного диода короткий (длительностью 0,02 мкс) положительный импульс поступает на инвертор (транзистор V15), а затем на триггер (элементы D1.1, D1.2). Импульсы с выхода элемента D1.2 управляют работой генератора развертки, который работает только в ждущем режиме. Генератор развертки включает в себя времязадающие конденсаторы С1 -С3,
