LCD дисплей 1602 16х2 I2C схема подключения к Arduino
- Информация о материале
- Обновлено: 19.05.2023, 14:51
- Опубликовано: 19.05.2023, 14:28
- Автор: DeniS
Жидкокристаллический дисплей имеет 2 ряда по 16 символов, отсюда и его название LCD 1602. В память устройства встроено 192 знака, еще 8 знаков может определить сам пользователь.

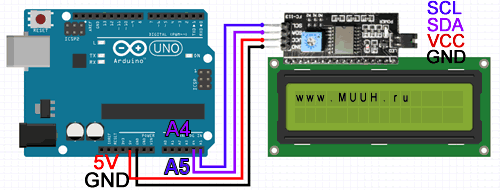

LCD 1602 i2c GND - GND Arduino Uno/Nano
LCD 1602 i2c VCC - +5V Arduino Uno/Nano
LCD 1602 i2c SDA - A4 Arduino Uno/Nano
LCD 1602 i2c SCL - A5 Arduino Uno/Nano
Если ничего не показывает - покрутить резистор синий - это яркость дисплея
Перемычка - вкл/выкл подсветка дисплея
По умолчанию у всех дисплеев 1602 с модулем I2C адрес — «0x27», но можно изменить адрес. Если требуется подключить к одному микроконтроллеру несколько дисплеев 1602, то следует изменить адреса устройств, что бы не было совпадений.
