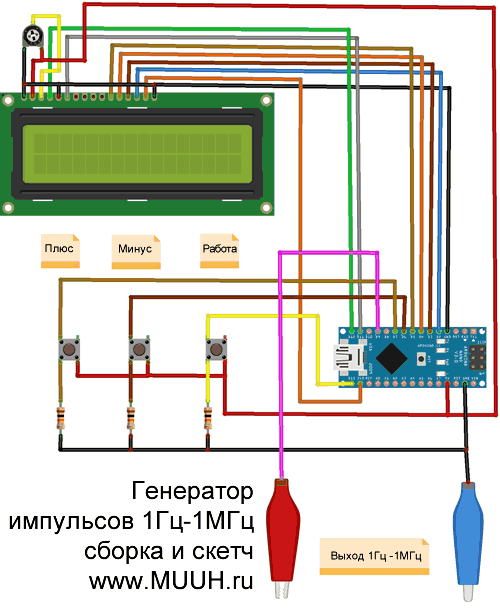

Генератор импульсов 1 Гц - 1 МГц на Arduino Схема подключения
- Информация о материале
- Обновлено: 16.05.2023, 11:03
- Опубликовано: 16.05.2023, 09:42
- Автор: DeniS
Генератор прямоугольных импульсов (square-wave generator) с частотой до 1 МГц на Arduino. Генератор использует библиотеку TimerOne, позволяющую формировать сигнал широтно-импульсной модуляции (ШИМ) на контакте 9 платы Arduino с частотой от 5 Гц до 1 МГц с настраиваемой скважностью (коэффициентом заполнения, duty cycle) от 0 до 100%
Компоненты генератора импульсов на Ардуино
- Плата Arduino Nano
- ЖК дисплей 16х2
- Потенциометр 10 кОм для регулировки яркости дисплея
- Подтягивающие резисторы – 3 шт. 10кОм
- Кнопка – 3 шт.
В генераторе можно изменять период (частоту) повторения импульсов с помощью кнопок, подключенных к контактам 6 и 7 платы Arduino.
С помощью кнопки, подключенной к контакту 13, можно изменять скважность импульсов.
Длительность импульсов и скважность будут отображаться в первой строке ЖК дисплея, а частота – во второй строке ЖК дисплея.
Минимальный шаг для настройки периода повторения импульсов составляет 1 мкс, поэтому частота импульсов будет изменяться также дискретно, например, периоду 1 мкс будет соответствовать частота 1 МГц, периоду 2 мкс – частота 500 кГц, периоду 3 мкс – частота 333.333 Гц и т.д. То есть по мере уменьшения частоты увеличивается плавность ее настройки. Конечно, это не очень практично для высоких частот, но это вынужденная плата за простоту устройства.
Для проверки работы генератора используется осциллограф.
