BLTouch V3.1 датчик выравнивания высоты стола 3D принтера Creality Ender-6 5 Pro 5S 5 3 CR-10
- Информация о материале
- Обновлено: 02.04.2023, 15:19
- Опубликовано: 02.04.2023, 14:35
- Автор: DeniS

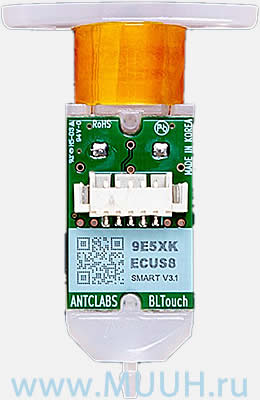

Датчик высоты 9ESXK ECUS8 smart V 3.1
Датчик выравнивания стола сенсорный 3D принтера Creality Ender - BLTouch V3.1
Датчик BLTouch V3.1 может применяться для 3D принтеров:
- Creality Ender-3
- Creality Ender-5
- Creality Ender-5S
- Creality Ender-5PRO
- Creality Ender-6

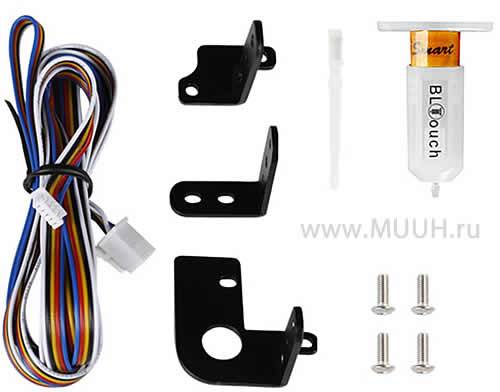

Комплектация BLTouch V3.1 датчик выравнивания высоты стола 3D принтера Creality Ender-6 5 Pro 5S 5 3 CR-10
Контроллеры поддерживающие работу сенсорного датчика высоты BLTouch V3.1:
- Creality 32 бит V4.2.2
- Creality 32 бит V4.2.7
Погрешность определения высоты стола - 0,005 мм
Датчик состоит из микроконтроллера, соленоидного переключателя и штыревого зонда, который соприкасается с поверхностью стола. В оригинальном BLTouch для обеспечения высокой точности используется датчик Холла и в сочетании с физической кнопкой позволяет использовать его со многими типами столов 3D принтеров.
Когда головка инструмента опускается, чтобы «вернуть» сопло в ось Z, стол толкает кнопку немного вверх, срабатывает датчик Холла, после чего кнопка втягивается, а головка инструмента поднимается.

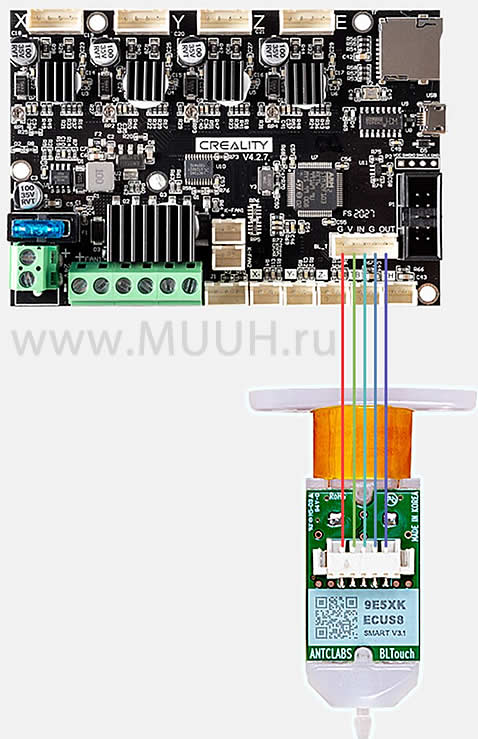

Схема подключения датчика высоты стола BLTouch V3.1
При использовании BLTouch важно, чтобы на поверхности стола не было мусора, любое повреждение или мусор на поверхности приведет к неточным показаниям.
