Удаленное включение выключение компьютера по сети интернет SonoFF инструкция по подключению
- Информация о материале
- Обновлено: 26.06.2023, 22:47
- Опубликовано: 16.05.2023, 14:12
- Автор: DeniS

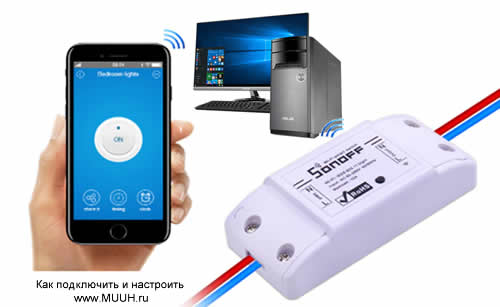

Цель: включать выключать компьютер удаленно через сеть интернет. (например: для ограничения использования компьютера детьми)
Характеристики модуля Sonoff BASICR2
- Модель: Sonoff BASICR2
- Микроконтроллер: чип ESP8285 Wi-Fi
- Стандарт Wi-Fi: 802.11b/g/n (2,4 ГГц)
- Программная поддержка: Android/iOS
- Напряжение питания: AC 100–240 B
- Управляемая нагрузка: AC 100–240 B до 10 А / 2200 Вт
- Диаметр провода под клеммник: 0,5–1,5 мм (24–14 AWG)
- Размеры: 88×39×23 мм
Электронные модули:
Sonoff BasicR2 WiFi smart коммутатор для умного дома
Подключения реле Sonoff
Реле следует подключить последовательно с нагрузкой.
Например: У сетевого фильтра на 3 розетки разрезать кабель. В разрез подключить реле Sonoff. Вилку фильтра подключить в розетку с питанием, вилку компьютера подключить к фильтру.
Настройка реле Sonoff
1. Скачать и установить на телефон приложение eWeLink ссылка >>>
Для Android
2. Зарегистрироваться в сервисе eWeLink

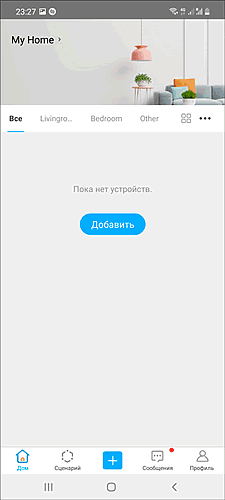

3. Отобразится рабочее окно приложения eWelink
Сопряжение eWeLink с реле SonoFF
Sonoff BasicR2 поддерживает два режима сопряжения:
- Режим быстрого сопряжения
- Режим совместимого соединения
Режим быстрого сопряжения
Режим служит для быстрого сопряжения мобильного телефона с новыми устройствами Sonoff.
Подключить электронику
Удерживать кнопку сопряжения (небольшая черная утопленная кнопка) 6-7 секунд.
Модуль Sonoff перейдет в «Режим быстрого сопряжения». Индикатор сопряжения должен мигать с периодом: один длинный → два коротких → пауза
Провести сопряжение с устройством через мобильное приложение eWeLink.
Режим совместимого соединения
Режим служит для сопряжения мобильного телефона с новыми устройствами Sonoff. В режиме совместимого соединения, модуль Sonoff сам создаёт Wi-Fi окружение, через которое проходит дальнейшая настройка
Подключить электронику
Удерживайте кнопку сопряжения (небольшая черная утопленная кнопка) на 6-7 секунд.
Модуль перейдет в «Режим быстрого сопряжения». Индикатор сопряжения должен мигать с периодом: один длинный → два коротких → пауза
Повторно нажать кнопку сопряжение (небольшая черная утопленная кнопка) на 6-7 секунд.
Модуль перейдет в «Режим совместимого соединения». Индикатор сопряжения должен мигать с периодом: все короткие
Провести сопряжение с устройством через мобильное приложение eWeLink.
После успешного сопряжения, реле автоматически передает данные на китайское облако (Amazon AWS или Coolkit), что дает возможность управлять им через Интернет.
Когда реле находится в Online (в сети), то на его корпусе всегда горит зеленый светодиод. Как только светодиод начинает моргать, то значит связь с роутером или Интернетом утеряна. По этом индикатору можно определить находится реле в сети (Online) или нет (Offline).
Если пропадет доступ модуля Sanoff к Интернет, то на корпусе реле начнет мигать зеленый светодиод, а в приложении на его вкладке отобразится режим Offline (Офлайн), т.е. не доступен для управления.
В настройках можно указать, в каком положении будет оставаться реле, если вдруг с него будет отключено питание 220 (В). Здесь есть три варианта. Устанавливая соответствующие галочки можно выбрать, что при повторном появлении питания 220 (В) реле может, либо включиться, либо отключиться, либо остаться в исходном состоянии.
Управление модулем Sanoff через внешнюю сеть Интернет
Модулем Sanoff можно управлять и через Интернет из любой точки местонахождения, т.е. где есть доступ в Интернет.
Необходимо войти в приложение eWeLink под своим именем и паролем. Далее все по аналогии. Это же приложение, эти же настройки, эти же кнопки управления, и т.п., разница лишь в том, что Вы находитесь вне зоны действия локальной Wi-Fi сети. Управление идет не через локальную сеть, а через сеть Интернет, китайское облако.
Если нужно управлять нагрузкой там, где нет вообще сети Интернет, то можно воспользоваться реле Sonoff версии G1 (GSM/GPRS с поддержкой SIM-карты)
Проверка работоспособности
Физический переключатель
Изменить состояние устройства физическим нажатием на кнопку на модуле Sonoff BASICR2:
- ON: устройство включено.
- OFF: устройство выключено.
Беспроводной переключатель
Изменить состояние устройства нажатием на иконку кнопки в мобильном приложении:
- ON: устройство включено.
- OFF: устройство выключено.
Частые вопросы
Модуль Sonoff работает в локальной сети ? - да, может работать в локальной сети.
