Общий катод подключение контроллера и драйвера ШД

Примеры подключения микроконтроллера и драйвера шагового двигателя  с общим катодом.

Означает, что катоды светодиодов оптопары драйвера соединены и подключены к GND. Импульсы подаются по + питания от микроконтроллера.

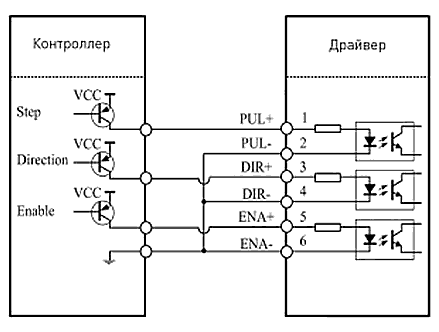

Общий катод подключение контроллера и драйвера

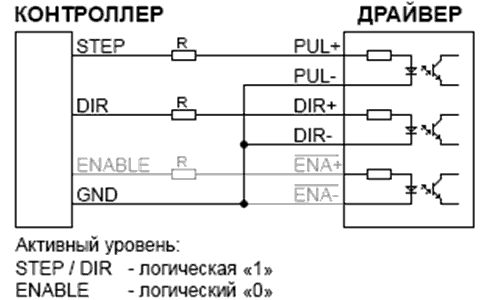

Общий катод подключение контроллера и драйвера
