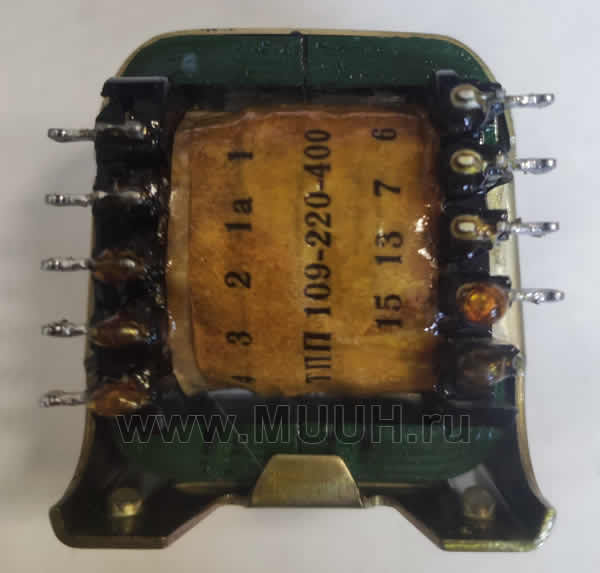

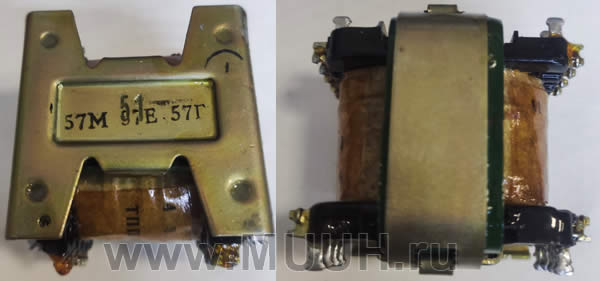

ТПП 109-220-400 Трансформатор datsheet
- Типономинал трансформатора: ТПП109-220-400
- Тип магнитопровода: ШЛ12х25
- Мощность, В-А номинальная: 82
- Мощность, В-А максимальная: 82
- Ток первичной обмотки, А: 0,450
- Напряжение вторичной обмотки, В:
5-6: 10,1
7-8: 10,1
9-10: 10,4
11-12: 10,4
13-14: 2,58
15-16: 2,58 - Ток вторичной обмотки, А:
5-6: 1,8
7-8: 1,8
9-10: 1,8
11-12: 1,8
13-14: 1,8
15-16: 1,8
Технические характеристики ТПП 109-220-400:
- Интервал рабочих температур: -60+85°
- Cрабочее напряжение: 220 В
- Номинальная частота: 400 Гц
- Номинальная мощность: 82 ВА
- Ток первичной обмотки: 0.45 А
- Обмотка: из круглого провода
- Сердечник: ШЛ 12х20
- Габаритные размеры, мм: LxBxH 52x56x56
- Масса: 380 г
Основные технические характеристики трансформаторов питания типа ТПП с частотой питающей сети 400 Гц:
- Номинальная мощность ...... от 1,65 до 420 В•А;
- Напряжение питания сети ...... 40В, 115В, 220В;
- Выходные напряжения ...... от 0,06 до 220 В;
- Токи вторичных обмоток в номинальном режиме ...... от 0,02 до 25 А;
- Коэффициент полезного действия ...... 70-85 %;
- Температура окружающей среды ...... -60...+85 °С;
- Относительная влажность воздуха при температуре +40 °С ...... 98 %;
- Циклическое воздействие температур:
- для трансформаторов исполнения В ...... -60...+140 °С;
- для трансформаторов исполнения УХЛ ...... -60...+85 °С; - Одиночные удары длительностью 1-10 мс с ускорением …… до 500 g;
- Многократные удары длительностью 1-80 мс и частотой не менее 40-60 ударов в минуту с ускорением …… до 100 g;
- Линейные нагрузки с ускорением ...... до 50 g;
- Минимальная наработка ...... не менее 10000 часов;
- Срок сохраняемости ...... 12 лет.
