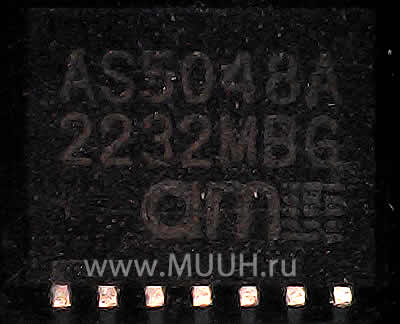

AS5048A AS5048B Магнитный поворотный энкодер абсолютный
AS5048 — это простой в использовании датчик углового положения на 360° с 14-битным выходным сигналом высокого разрешения. Максимальная точность составляет 0,05° при условии, что линеаризация и усреднение выполняются внешним микроконтроллером.
Микросхема AS5048 измеряет абсолютное положение угла поворота магнита и состоит из 4 датчиков Холла, аналого-цифровых преобразователь и цифровой обработки сигналов.
Нулевое положение AS5048 можно запрограммировать с помощью команд SPI или I²C. Программатор больше не нужен. Это упрощает сборку всей системы, поскольку нулевое положение магнита не нужно устанавливать каждый раз.
Датчик AS5048A допускает несоосность, люфт воздушного зазора, колебания температуры, а также внешние магнитные поля. Широкий температурный диапазон (от -40°C до +150°C) AS5048 делают энкодер идеальным для определения угла поворота. Несколько ИС AS5048 могут быть соединены в гирляндную цепочку для последовательного соединения.
Информация об абсолютном положении магнита доступна напрямую через выход ШИМ и может быть счиана через стандартный SPI или высокоскоростной интерфейс I²C.
AS5048A имеет интерфейс SPI, интерфейс AS5048B I2C.
Оба датчика AS5048A AS5048B имеют ШИМ-выход. Встроенный регулятор напряжения позволяет AS5048 работать при напряжении 3,3 В или 5 В.
Характеристики магнитного поворотного энкодера
- Бесконтактный датчик углового положения на 360°
- Стандартный SPI или высокоскоростной интерфейс I²C
- Выход с широтно-импульсной модуляцией (ШИМ)
- Простое программируемое нулевое положение через SPI или I²C
- 14-бит 0,0219°/младший бит
- Угловая точность 0,05° после линеаризации системы и усреднение
- Возможность последовательного подключения
- Устойчивость к колебаниям воздушного зазора - диапазон ввода магнитного поля: 30 мТл – 70 мТл
- Диапазон температуры окружающей среды от -40°C до +150°
- Напряжение питания 3,3 В / 5 В
- 4-контактный корпус TSSOP (5x6,4 мм)
AS5048A Datasheet скачать >>>Datasheet скачать >>>

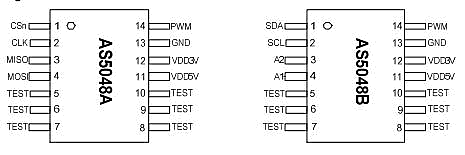

Распиновка AS5048A AS5048B
