П3 транзистор PNP Триод германиевый плоскостной (усилитель) типа П3
- Информация о материале
- Обновлено: 27.04.2023, 16:38
Низкочастотный P-N-P транзистор.
Дата появления: после 1955 г.
Производитель - московский завод №382 МПСС

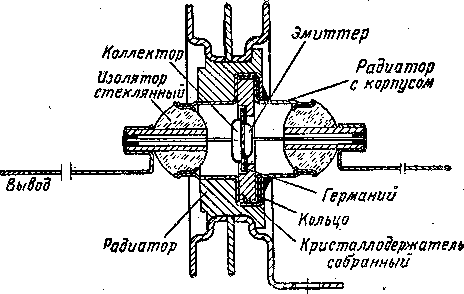

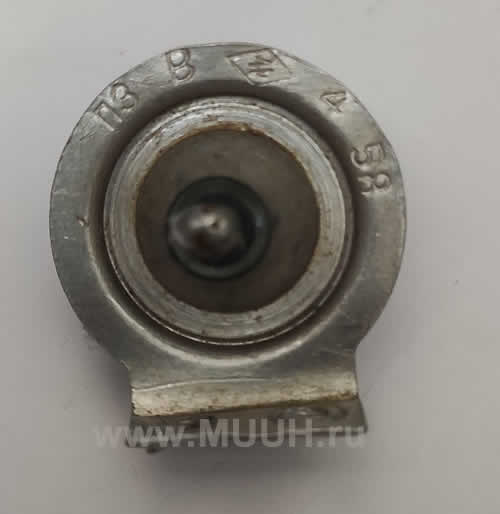

Транзистор П3 имеет корпус и радиатор, закрепленный на корпусе.

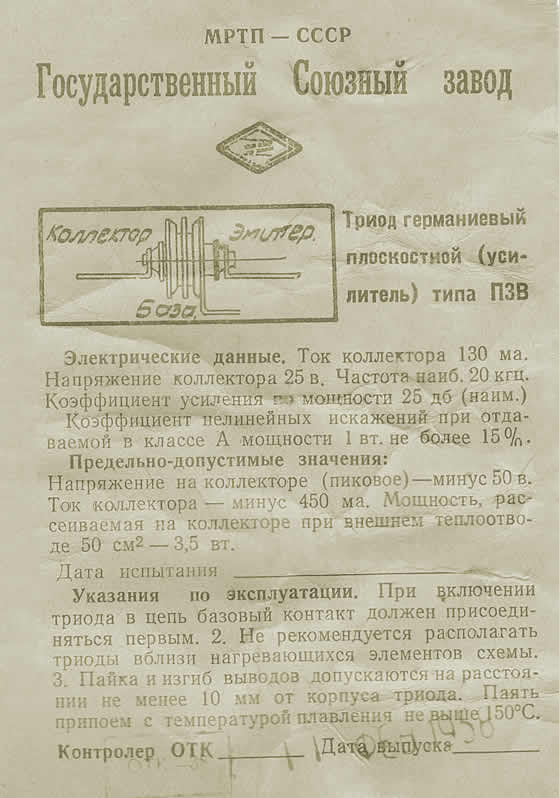

Характеристики транзистора П3В
- Ток коллектора 130мА
- Ток коллектора пиковый - минус 450мА
- Напряжение коллектора 25В
- Напряжение коллектора пиковое минус 50В
- Частота наибольшая 20кГц
- Коэффициент усиления по мощности 25дб
- Коэффициент нелинейных искажений при мощности 1Вт - не более 15%
- Рассеиваемая мощность - 1 Вт, при внешнем теплоотводе 50см2 -до 3,5 Вт.
Особенности подключения транзистора П3
При включении в цепь база должна подключаться первой
Паять припоем с температурой плавления не более 150 0С
Номинальные электрические данные транзистора П3
Граничная рабочая частота 16 кГц
Коэффициент усиления по току в схеме с ОЭ > 10
Коэффициент усиления по току в схеме с ОЭ в режиме короткого замыкания на частоте 1000 Гц > 2
Коэффициент усиления по мощности
П3А 17-20 дБ
П3Б 20-25 дБ
П3В 25-30 дБ
Мощность, отдаваемая нагрузке в схеме с общим эмиттером в режиме усиления класса А на частоте 1000 Гц при внутреннем сопротивлении источника сигнала 5 Ом и сопротивлении нагрузки 220 Ом > 1 Вт
Коэффициент нелинейных искажений при отдаваемой мощности 1 Вт < 15%
Обратный ток коллектора
при Uк = 10 В
П3А < 0,5 мА
П3Б, П3В < 0,25 мА
при Uк = 50 В
П3А < 10 мА
П3Б < 5 мА
П3В < 3 мА
Напряжение насыщения коллектор-эмиттер < 0,5 В
Тепловое сопротивление переход-среда 0,05 °С/мВт
Предельно допустимые электрические величины
Ток коллектора
П3А 150 мА
П3Б 250 мА
П3В 450 мА
Напряжение на коллекторе в пике 50 В
Рассеиваемая мощность с дополнительным внешним радиатором для теплоотвода площадью не менее 50 см2 3,5 Вт без дополнительного внешнего теплоотвода 1 Вт
Диапазон рабочих температур окружающей среды -60 … +50 °С
