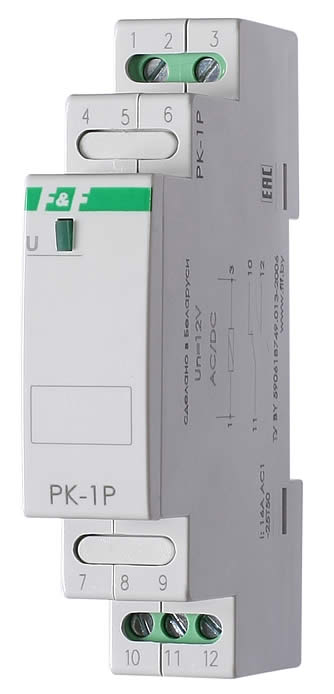

PK-1P-230 Реле электромагнитное 250AC 16А
- Информация о материале
- Обновлено: 24.06.2023, 22:39
Назначение PK-1P-230 Реле электромагнитное 250AC 16А
Для гальванической развязки между силовыми цепями и цепями управления, дистанционного включения нагрузки путем подачи управляющего напряжения на обмотку реле, а также использования в качестве промежуточного.
Область применения
Применяется в системах автоматики, управления, контроля и т.п.
Принцип работы
При подаче напряжения на клеммы 1, 3 происходит коммутация релейного выхода.
Технические характеристики PK-1P-230 Реле электромагнитное 250AC 16А
- Код ETIMEC001437
Для контактов - Контакт 1NO/NC
- Номинальное напряжение контактов, В 250 AC
- Номинальный коммутируемый ток, А16 AC-1
- Время срабатывания/возврата, не более, мс 40/20
- Данные катушки
- Напряжение питания, В 230 AC
- Напряжение отпускания 0,7 Uн
- Потребляемый ток, не более, мА 30
Дополнительные данные - Номинальное напряжение изоляции, В 400 АС
- Напряжение пробоя, кВ:- контакт-катушка 2,5- контакт-контакт2,1
- Механический ресурс, циклы> 3х1000000
- Максимальная частота коммутации, цикл/час:
- при номинальной нагрузке 600
- без нагрузки 18000 - Диапазон рабочих температур, °С-25…+50
- Степень защиты IP20
- Степень загрязнения среды 2
Категория перенапряжения - Габариты (ШхВхГ), мм18х90х65
- Подключениевинтовые зажимы 2,5 мм2
- Момент затяжки винтового соединения, Нм0,4
- Тип корпуса1S
- Монтаж на DIN-рейку

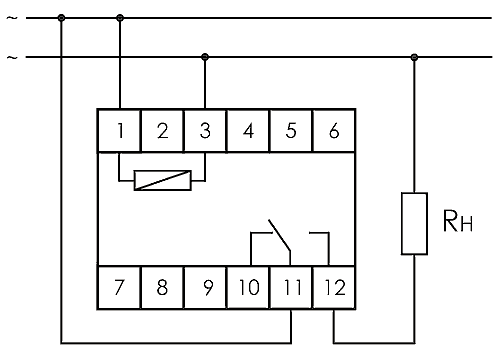

Схема подключения PK-1P-230 Реле электромагнитное 250AC 16А
Подключение PK-1P-230 Реле электромагнитное 250AC 16А
1. Отключить питание.
2. Провод фазы (L) подключить к зажимам 1 и 11, провод
нуля (N) к зажиму 3.
3. Нагрузку подключить между нулевым проводом и
зажимом 12.
4. Включить питание.
Обслуживание
При обнаружении видимых внешних повреждений корпуса изделия дальнейшая его эксплуатация запрещена. Перед отправкой на ремонт, изделие должно быть упаковано в заводскую или другую упаковку, исключающую механические повреждения.
