РЭС6 РФ0.452.100 Реле электромагнитное
- Информация о материале
- Обновлено: 27.10.2023, 09:17
РЭС-6 РФ0.452.100-01
Количество групп контактов 2п
Рабочее напряжение 50 ±7В
Сопротивление обмотки 2250…2750 Ом
Ток срабатывания 20,0мА
Ток отпускания 3,0мА
Время срабатывания 20,0мс
Время отпускания 8,0мс
Сопротивление контактов 0,6Ом
Коммутируемый ток 0,1-6,0 А

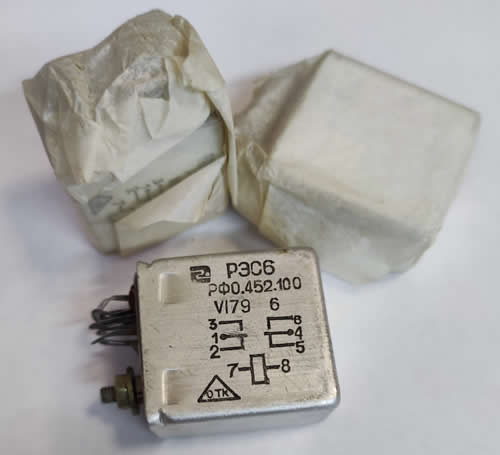

РЭС6 РФ0.452.100-01
Реле РЭС6 РФ0.452.100-01 электромагнитное слаботочное низкочастотное, нейтральное, завальцованное, двухпозиционное, одностабильное.
Предназначено для коммутации электрических цепей постоянного и переменного тока частотой от 50 до 1000 Гц.
Реле РЭС6 выпускаются с двумя контактными группами, с одним или двумя замыкающими, размыкающими и переключающими контактами.
Используются для работы в составе электронных схем управления коммутацией в радиоэлектронной аппаратуре общего и специального назначения.
Коммутирует токи от 0,1 до 6 А при напряжении от 6 до 250 В в зависимости от режима коммутации.
Тип корпуса - металлический, негерметичный, завальцованный.
Вид климатического исполнения реле РЭС6 - «УХЛ» по ГОСТ 15150-69.
Категория качества: «ОТК», «ВП».
Технические условия:
- для реле с приёмкой «1» РФ4.523.009ТУ;
- для реле с приёмкой «5» РФ4.523.009ТУ.
Минимальный срок службы и срок сохраняемости реле РЭС6 при хранении:
- в условиях отапливаемого хранилища, а также вмонтированных в защищенную аппаратуру или находящихся в комплекте ЗИП - 12 лет;
- в неотапливаемых хранилищах, в упаковке изготовителя или вмонтированных в аппаратуру в незащищенном объекте - 2 года;
- под навесом, в упаковке изготовителя и вмонтированных в аппаратуру в незащищенном объекте - 1 год;
- на открытой площадке, вмонтированных в аппаратуру в незащищенном объекте - 1 год.
Расшифровка условного обозначения:
РЭС6 РФ0.452.100-01
РЭС - реле электромагнитное неполяризованное слаботочное низкочастотное;
6 - порядковый номер разработки;
РФ0.452.100-01 - исполнение (паспорт) реле в зависимости от электрических параметров, режимов коммутации и конструктивных особенностей.
