ACS712T 30А амперметр Datasheet, модуль датчика тока на эффекте Холла для Arduino
- Информация о материале
- Обновлено: 02.04.2024, 08:44
- Опубликовано: 02.04.2024, 08:18
- Автор: DeniS
Основные технические характеристики ACS712
- Диапазоном измерения тока: 5А, 20А, 30А;
- Чувствительность: от 66 до 185 мВ/А;
- Максимальная полоса пропускания составляет: 80 кГц;
- Напряжение питания датчика: 5 В;
- Габариты: 32 х 13 х 14 мм;
- Вес: 4 г.

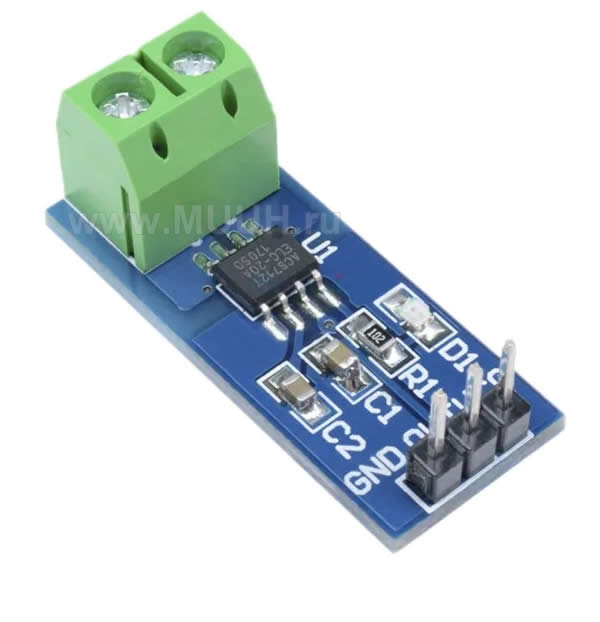

Модуль использует микросхему ACS712, разработанную компанией Allegro Micro Systems. Микросхема способна измерять как постоянный так и переменный ток с частотой до 80 кГц, внутренние сопротивление шунта составляет 1.2 мОм. Измерение тока осуществляется с помощью эффект холла, при нулевом токе протекающим через датчик, выходное напряжение будет равно половине напряжения питания. При протекание тока через датчик напряжение на выходе будет линейно увеличиваться, при измерение переменного тока, напряжение будет увеличиваться или уменьшатся.
Существует несколько видов датчиков, которые отличаются величиной измеряемого тока 5А, 20А и 30А. Если выбрали на 5А коэффициент пропорциональности (на сколько изменится выходное напряжение на 1 ампер) равен 185 мВ, при 20А равен 100 мВ, а при 30А равен 66 мВ. Если вам необходима точность выбирайте на 5А, при тока 30А точность меньше.

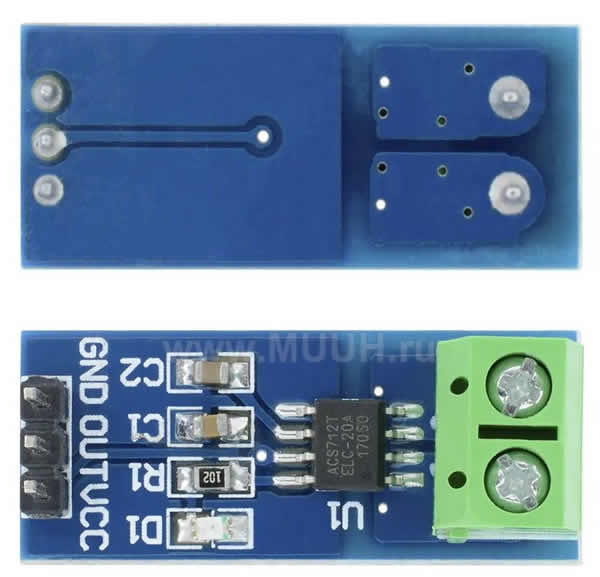

Назначение контактов модуля ACS712:
- VCC, GND — Источник питания модуля, 5 В
- OUT — выход модуля
