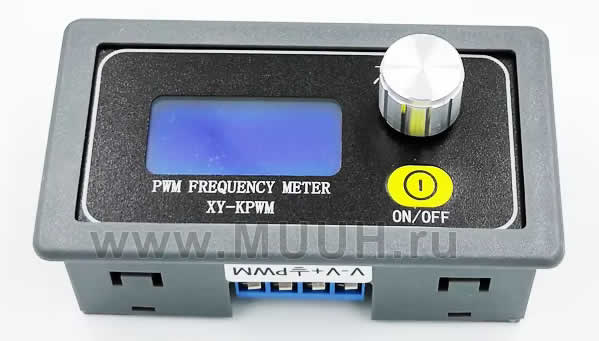

XY-KPWM Генератор сигналов ШИМ 1Гц-150кГц



PWM (ШИМ) генератор сигналов XY-KPWM характеристики:

  1. Регулировка 0.1% шаг рабочего цикла
  2. ЖК-экран отображает частоту и рабочий цикл.
  3. Энкодер для установки частоты и рабочего цикла.
  4. Функция блокировки для предотвращения неправильной работы
  5. Диапазон частот 1- 150 000 Гц
  6. Поддержка последовательной связи, уровень ttl.
  7. Кнопка ВКЛ/ВЫКЛ для управления выходным сигнала.
  8. Размер выреза/отверстия для установки: 76x40 мм

Технические параметры ШИМ генератор сигналов XY-KPWM

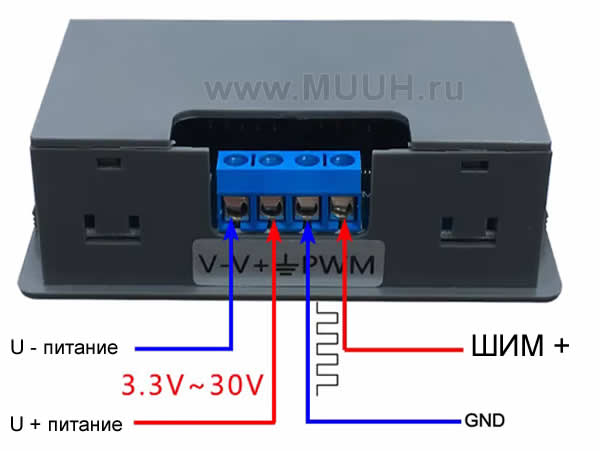

  • Рабочее напряжение: 3,3 ~ 30 В;
  • Частотный диапазон: нормальный режим регулировки: 1 Гц ~ 150 кГц режим тонкой регулировки: 1 Гц ~ 15 кГц
  • Точность частоты: точность в каждом диапазоне около 2%;
  • Мощность нагрузки сигнала: выходной ток может быть около 5 ~ 30 мА;
  • Амплитуда выхода: 3,5-30 В амплитуда ШИМ равна напряжению питания;
  • Температура окружающей среды:-20 ~ + 70 ℃.

Применение ШИМ генератор сигналов XY-KPWM

  • В качестве генератора прямоугольных сигналов.
  • Для управления драйвером двигателя.
  • Выходной Регулируемый Пульс для использования MCU;

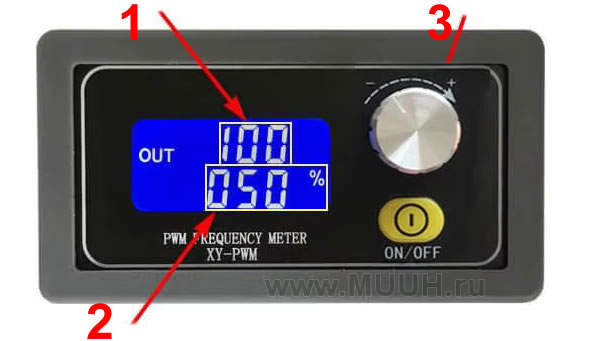

Режимы работы

Нормальный режим: Частотный диапазон: 1 Гц ~ 150 кГц Рабочий цикл: 0 ~ 100%, рабочий цикл Регулировка шаг 1%;
Точный режим: Частотный диапазон: 1 Гц ~ 15 кГц Рабочий цикл: 0 ~ 100%, рабочий цикл Регулировка шаг 0.1%;

XY-KPWM Генератор сигналов ШИМ 1Гц-150кГц Инструкция



XY-KPWM Генератор сигналов ШИМ 1Гц-150кГц Инструкция

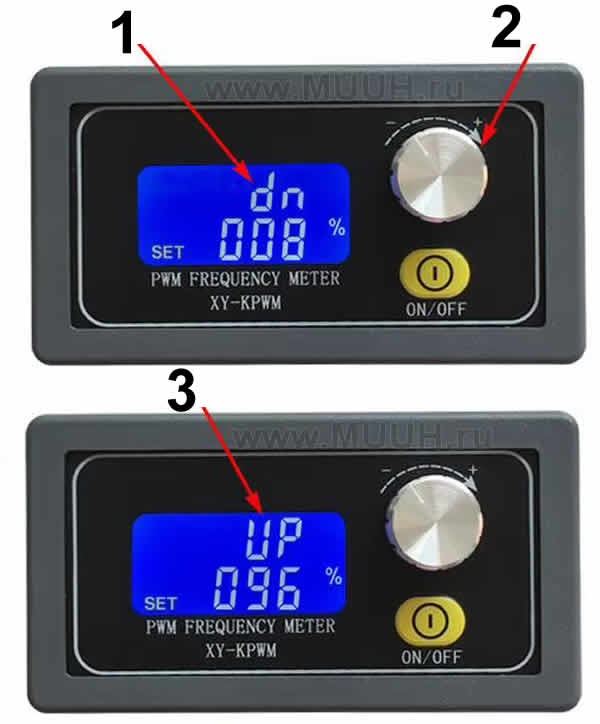

Установка рабочего цикла

Нажать ручку энкодера 2. На экране отобразится dn - установка нижнего предела. Сохранение настроек рабочего цикла произойдет через 2 сек.

XY-KPWM Генератор сигналов ШИМ 1Гц-150кГц Инструкция

3 Установка предела вверх UP





XY-KPWM Генератор сигналов ШИМ 1Гц-150кГц Инструкция

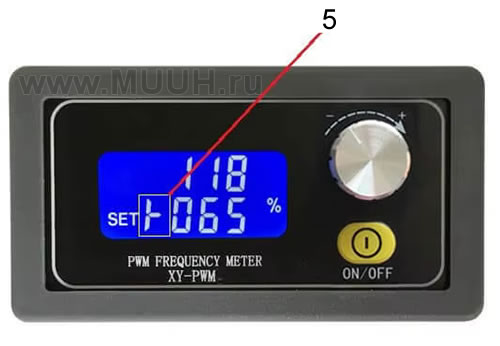

5 Устновка рабочего цикла







XY-KPWM Генератор сигналов ШИМ 1Гц-150кГц Инструкция

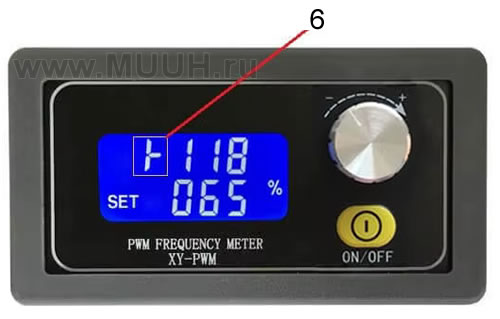

6 Установка частоты генератора



XY-KPWM Генератор сигналов ШИМ 1Гц-150кГц Инструкция

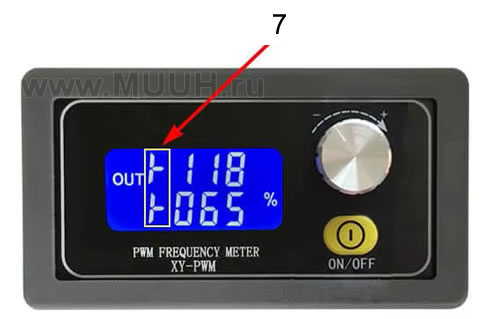

Блокировка ШИМ генератора сигналов XY-KPWM

Через 5 сек энкодер генератора блокируется. На индикаторе отображаются символы 7 см. рис. После блокировки изменить частоту и рабочий цикл нельзя.
