EWRF TS5823Pro 600mW 5,8 GHz 40CH передатчик FPV инструкция
- Информация о материале
- Обновлено: 25.10.2023, 08:00
- Опубликовано: 06.06.2023, 11:54
- Автор: DeniS

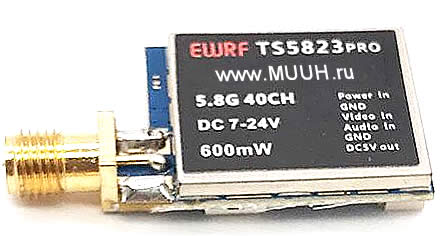

Характеристики передатчика FPV EWRF TS5823Pro 600mW 5,8 GHz 40CH
- Модель: TS5823Pro
- Частота: 5,8 МГц
- Каналы: 40
- Мощность передачи: 600 мВт/выкл (pitmode)
- Рабочий ток: 230 мА (12 В)
- Антенна: PR-SMA jack
- Питание: 7-24 В постоянного тока
- Вес: 5 г
- Размер: 30x20x8мм

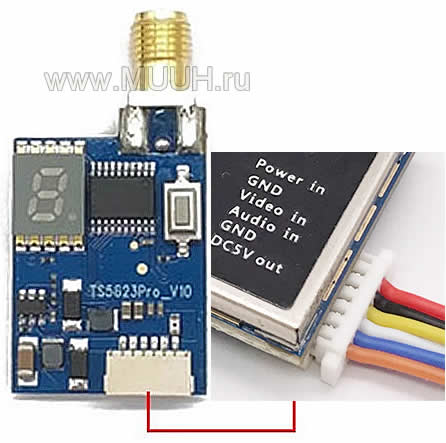

Распиновка передатчика FPV EWRF TS5823Pro 600mW 5,8 GHz 40CH
Красный: Питание на передатчик +
Черный: GND
Желтый: Видео Вход
Белый: Аудио Вход
Синий: GND выход на камеру
Оранжевый: +5В на камеру

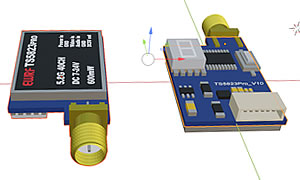

3D модель передатчик FPV TS5823Pro 600mW 5,8 GHz 40CH
| Канал | CH1 | CH2 | CH3 | CH4 | CH5 | CH6 | CH7 | CH8 |
| A | 5865 | 5845 | 5825 | 5805 | 5785 | 5765 | 5745 | 5725 |
| B | 5733 | 5752 | 5771 | 5790 | 5809 | 5828 | 5847 | 5866 |
| C | 5705 | 5685 | 5665 | 5645 | 5885 | 5905 | 5925 | 5945 |
| D | 5740 | 5760 | 5780 | 5800 | 5820 | 5840 | 5860 | 5880 |
| E | 5658 | 5695 | 5732 | 5769 | 5806 | 5843 | 5880 | 5917 |

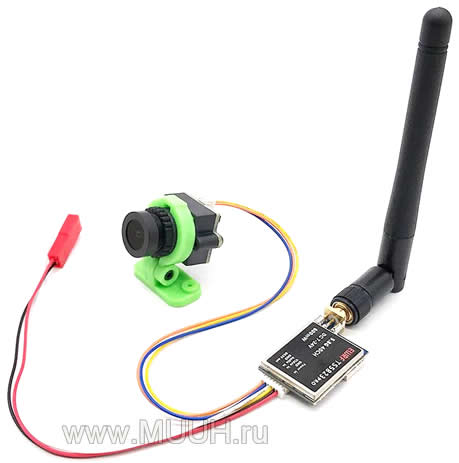

Подключение передатчика FPV EWRF TS5823Pro Инструкция
- Присоединить антенну.
- Обеспечить приток воздуха для охлаждения
- Подключить питание к передатчику FPV EWRF TS5823Pro. Дисплей должен отобразить 3 параметра: band, канал, частоту
- Для перехода в режим настроек нажать и удерживать кнопку
- Дисплей отобразит Буквы A-b-C-d-У. Нажать кнпку для выбора.
- Повторно нажать и удерживать кнопку
- Дисплей отобразит цифры 1-8 - номера каналов. Нажать кнопку для выбора канала
- Повторно нажать и удерживать кнопку
- Передатчик вернется к нормальной работе. На дисплее поочередно будут отображаться band, канал, частота
- Pitmode
- Нажать дважды кнопку для ВКЛ /ВЫКЛ Pitmode
- Дважды нажать кнопку. Красный индикатор зажжется справа внизу от диспле. Это означает, что VTX выключен
- В режиме Pitmode передатчик передает слабый сигнал на расстояние 2-3 метра
