Регулятор оборотов коллекторного двигателя Регулятор Тока ШИМ
- Информация о материале
- Обновлено: 22.03.2024, 14:06
- Опубликовано: 12.03.2024, 09:33
- Автор: DeniS
Характеристики регулятора тока Регулятора оборотов
- Тип регулировки ШИМ
- Напряжение DC 12-36В или 10-55В
- Ток регулировки 0-40А
- Частота фиксированная 10кГц измерено (15 кГц или 25кГц указано продавцом)
- Регулировка тока производится шириной импульса

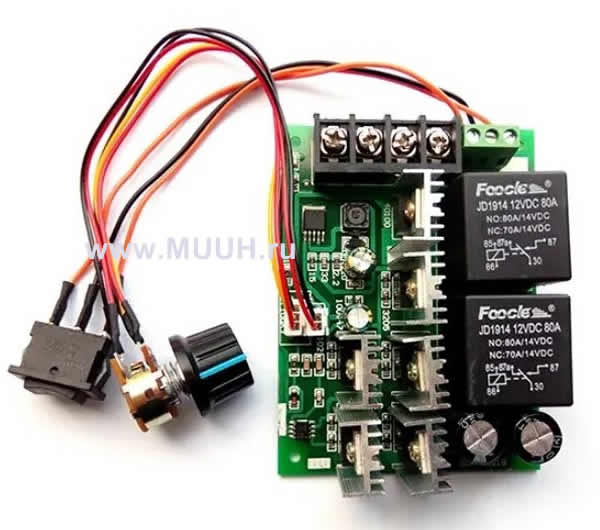

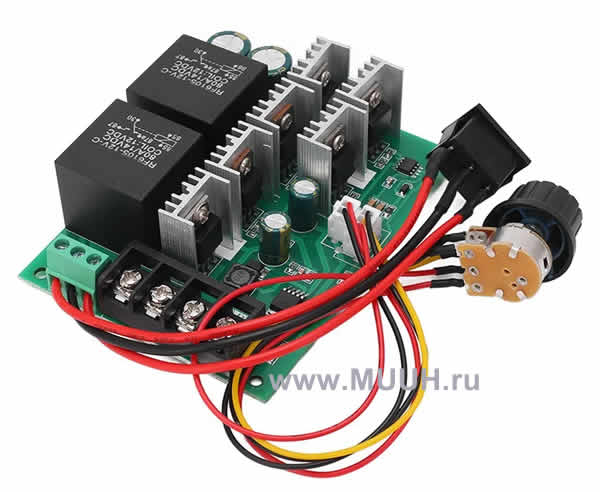

Применяемые электронные компоненты:
- RU6888R или RU6888R4 Транзистор MOSFET N-канальный до 68В до 88А
- MBR10100CT, Диод сборка Шоттки, 2 диода, общий катод, 100В 10А [TO-220] или 10U100CT (TO-220F/ITO-220AB) 10A 100V KEC диод Шоттки
- XL7015E1 DC-DC преобразователь 1.25…20В 0.8А 150кГц
- 78M05, Стабилизатор напряжения +5В 1А
- RF6103-12V-С 80А/14В DC Реле электромагнитное

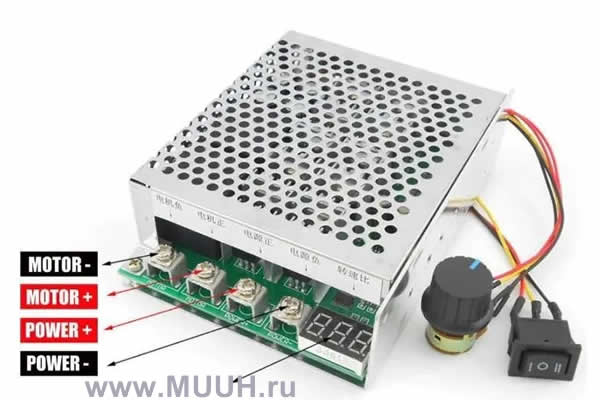

ВНИМАНИЕ! Маркировка на корпусе сделана через жопу!

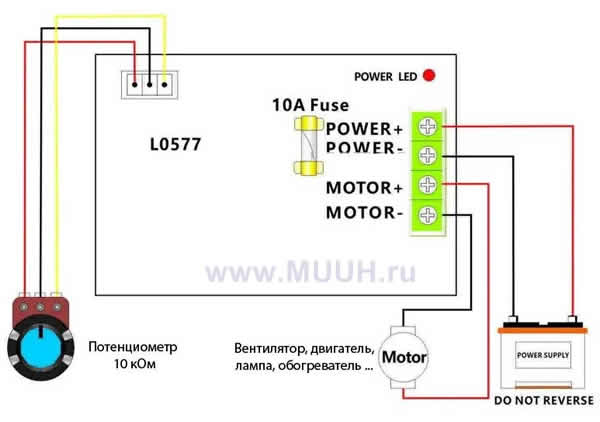

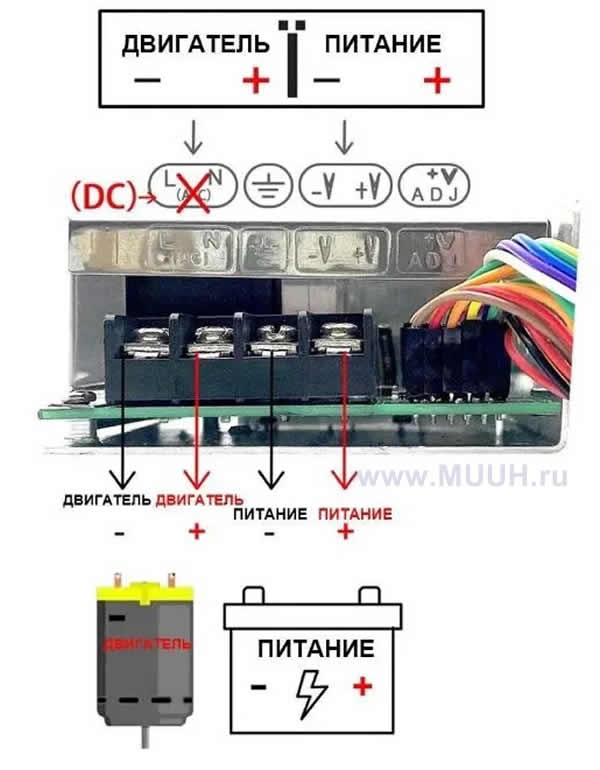

Схема подключения регулятора тока Реулятора оборотов
