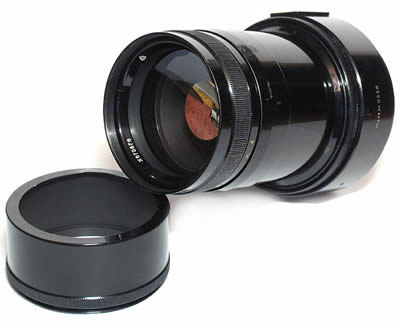

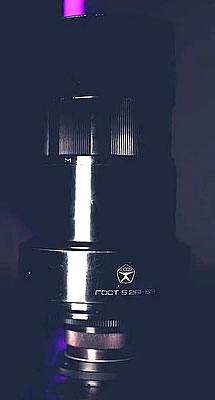

Советский зеркально-менисковый объектив ЗМ-5А 8/500. У объектива МТО-500 особая зеркально-менисковая конструкция, в которую входит мениск, зеркала и линзы. Мениск и линзы имеют мультипросветление. Объектив супердлиннофокусный.
Минимальная дистанция фокусировки - 4 метра. Объектив МТО-500 лишен хроматических аберраций, благодаря зеркально-менисковой конструкции.
У объектива МТО-500 ЗМ-5А 8/500 необычное боке — все светящиеся точки в зоне нерезкости преобразуются в бублики и кольца. Объективом можно незаметно снимать пугливых зверей, удаленные объекты.
Длиннофокусный зеркально-линзовый объектив с просветленной оптикой с постоянным относительным отверстием. Название «МТО» – аббревиатура от «Максутова Теле-Объектив» или «Менисковый Теле-

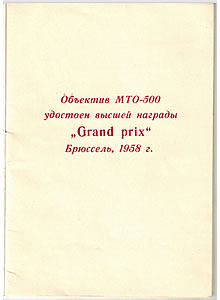

Объектив». На Всемирной выставке в Брюсселе 1958 г. набор объективов, в который входил МТО-500, был удостоен высшей награды – «Гран-при».
В 1959 году объектив был награжден Дипломом II степени ВДНХ СССР.
1. Назначение
Объектив "МТО-500" представляет собой зеркально-линзовую оптическую систему и предназначен, в основном, для съемки удаленных преметов, недоступных участков местности, ландшафтов, архитектурных деталей, животных и птиц, к которым трудно подойти на близкое расстояние. Объектив "МТО-500" может применяться также и для других видов съемок.
Технические данные объектива МТО-500А 8/500
- Фокусное расстояние: 500 мм (500,7 мм)
- Относительное отверстие: 1:8
- Угол поля зрения (Kf=1): 5°
- Размер кадра: 24×36 мм
- Переднее вершинное фокусное расстояние: -2437,2 мм
- Заднее вершинное фокусное расстояние: 39,26 мм
Расстояние от первой до последней поверхности: 121,12 мм - Рабочее расстояние: 45,2 мм
- Количество линз/групп: 4/3
- Диафрагма: неизменяемая, изменение освещенности осуществляется применением набора нейтральных светофильтров
Ближний предел фокусировки: 4 м - Число оптических деталей в объективе: 4
- Число зеркальных поверхностей: 2
- Число склеенных поверхностей: 1
- Соединения:
- объектива с камерой: M39×1
- для ввинчивающихся насадок: СпM77×0,75
- для надевающихся насадок: Ø80 мм
- расположение крепления для светофильтров: переднее - Разрешающая способность по ТУ (центр/край): 35/22 линий/мм
- Коэффициент светопропускания: 0,58
- Коэффициент светорассеяния: 0,03
- Габаритные размеры:
- длина объектива с крышками: 165 мм
- наибольший диаметр оправы: 100 мм - Вес: 1500 г.
Расчет: Д. Д. Максутов
Начало производства (КМЗ): с 1957 года
Очень большое фокусное расстояние и хорошее качество изображения позволяют применять объектив для натурных съемок, диких животных и птиц, съемок архитектурных деталей, труднодоступных участков местности, удаленных предметов и т.д.
Объектив незаменим в тех случаях, когда объект съемки находится на очень большом расстоянии (до нескольких километров) от фотографа, а при фотографировании требуется получить изображение крупного масштаба.
9. Комплектность
- объектив МТО-500 500 mm f/ 8.0
- 4 светофильтра: ЖС12, ЖС-18, ОС-14, НС-7 -для регулировки светопропускания.
- бленда,
- крышка передняя 1шт;
- крышка задняя (защитная) 1шт;
- рычажок спусковой кнопки;
- футляр;
- описание;
- паспорт.

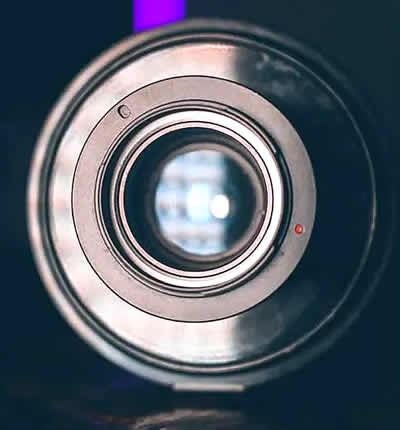

Объективы семейства МТО предназначались для использования в качестве сменных к малоформатным однообъективным зеркальным фотоаппаратам. Объектив с дополнительной маркировкой «А» комплектуются сменным А-адаптером (хвостовиком) под разные типы объективов, например М42×1/45,5 для зеркальных фотоаппаратов "Зенит".

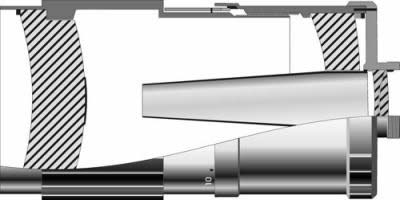

Оптическая схема объектива МТО-500А 8/500
Оптические детали объектива сонтированы в специальной оправе. Оправа имеет резьбу, при помощи которой объектив крепится к камере. На корпусе оправы расположено кольцо расстояний. Конструкция объектива не позволяет применять ирисовую диафрагму. Поэтому изменение освещенности изображения осуществляется применением набора нейтральных фильтров, которые могут надеваться на оправу объектива.
Наводка на резкость производится поворотом кольца шкалы расстояний. Изображение на матовом стекле при наводке на резкость выглядит, как изображение, рассматриваемоев зрительную трубу 10 кратного увеличения. Перемещение объектива в оправе позволяет производить семки с расстояния 4 м до "бесконечности". Расстояние до предмета съемки отсчитывается вдоль оптической оси объектива от плоскости пленки (от задней стенки камеры) до плоскости предмета.
На оправу объектива со стороны фронтальной линзы могут надеваться различные насадки: светофильтры, противосолнечные бленцы и т.п.
Телеобъективы МТО и объективы ЗМ имеют в схеме – корректор поля. В объективах МТО это отрицательная склейка из двух линз, которая «спрямляет» поле объектива и уменьшает виньетирование.
У объектива МТО-500А низкая светосила и огромное фокусное расстояние. Снимать без жесткой фиксации сложно: дрожание рук мешает сделать качественный снимок, а низкая светосила заставляет повышать ISO. Также у объектива низкое разрешение, из-за дифракции и остатков сферической аберрации, и низкий контраст зеркально-линзовой схемы.
На камерах с кроп-фактором 1.6 заметно серьезное виньетирование.
У объектива МТО-500А очень малая ГРИП при малой светосиле – тяжело фокусироваться через оптический видоискатель.
Преимуществом объектива МТО-500А является малая МДФ – 4 м. Для фокусного расстояяния 500 это достижение. Можно снимать псевдомакро, но фотографии получаются специфичными. У этого объектива хроматизм меньше, чем у линзовых объективов.
Применение объектива МТО-500А для фотоохоты затруднительно. Нужно носить с собой штатив.
Возможно использование объектива МТО-500А в качестве телескопа и съемки планет. Для использования в качестве телескопа необходимо установить макрокольцо М42 и в него закрепить окуляр от микроскопа МБС.
3. Конструкция оправы
Оправа объектива имеет резьбу М39х1 для соединения с фотокамерой "Зенит"

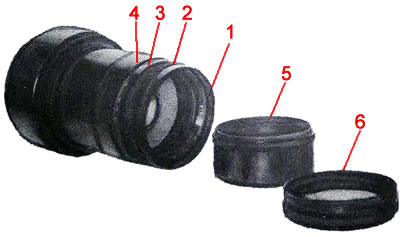

На кольце 3 нанесена шкала расстояния в метрах. Индекс шкалы расстояний 4 нанесен на неподвижной части оправы. Накатка 2 служит для фокусировки объектива. Резьба 1 служит для ввертывания светофильтров, бленд и других насадок. В комплект объектива входят: бленда 5 и набор светофильтров.
Объектив имеет защитные крышки - переднюю и заднюю. Задняя крышка навинчивается на посадочную резьбу, защищая ее от повреждений.
4. Правила пользования объективом
Навертывая фотокамеру "Зенит" на объектив, предварительно проверьте чистоту резьб объектива и камеры. Обращайтесь с объективом осторожно, чтобы не попортить посадочную резьбу. Камера навертывается на объектив до упора и слегка затягивается.
Ввиду большого веса объектив работает соспециальным штативом.
Наводка на резкость производится вращением кольца с накаткой 2. При этом добиваются наилучшей резкости видимого на матовом стекле изображения снимаемого предмета.
Шкала расстояний 3 (без делений) и индекс 4 служит для грубой ориентировочной наводки, если заранее известно (приблизительно) расстояние до предмета съемки.
Расстояние до предмета съемки отсчитывается вдоль оптической оси объектива от плоскости пленки (практически от задней стенки камеры) до той перпендикулярной к оси плоскости, в которой находится предмет.
5. Уход за объективом
Предохраняйте объектив от ударов, толчков, пыли, сырости, загрязнения пальцами и резких колебаний температуры.
В нерабочее время закрывайте объектив крышками. Храните его в футляре.
При работе оберегайте, по возможности, от пыли, дождя, снега. Берегите просветленную поверхность линз: ее легко повредить при неаккуратной чистке. Предохраняйте ее от загрязнения. Влага неблагоприятно действует на просветленные поверхности, может вызвать появление пятен, а при длительном хранении и эксплуатации в неблагоприятных условиях может совершенно испортить просветленную пленку. Внеся объектив с холода в теплое помещение, не открывайте футляр во избежание запотевания оптических деталей. Дайте объективу возможность прогреться в закрытом футляре.
Если, вследствие небрежного обращения с просветленной оптикой объектива или других причин, испортится просветляющая пленка наружных поверхностей, такой объектив все же будет пропускать больше света и давать более контрастное изображение, чем непросветленный объектив такого же типа.
Помните, что фотографический объектив - сложный и чувствительный оптический прибор, неосторожная разборка которого может ухудшить его качество. Не допускайте разборки объектива без участия высококвалифицированного лица и без специальных средств проверки объектива.
6. Чистка оптических просветленных поверхностей
7. Оптические светофильтры

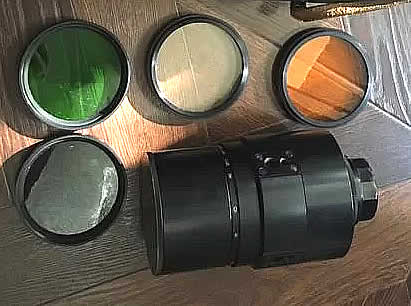

Светофильтры к объективу МТО-500
ЖС-12, ЖС-18, ОС-14, НС-7
ЖС-12 светло-желтый светофильтр
ЖС-18 темно-желтый светофильтр
8. Замечания о пузырьках в оптическом стекле
Линзы современных (примечание: на 1965 год) высококачественных объективов изготавливаются из специальных сортов оптического стекла, при варке которых обычно не удается избежать появления газовых пузырьков.
Их всегда можно заметитьв сложных фотографических объективах как отечественного, так и заграничного ввыпуска. Эти пузырьки не оказывают влияния на качество объектива. Поэтому завод не принимает претензий относительно пузырей в линзах и не обменивает таких объективов.
10. Гарантия
Завод гарантирует бесплатное устранение неисправностей и ремонт объектива в течение 1,5 года со дня приобретения его покупателем при условии бережного обращения и хранения объектива.
Если неисправность объектива появилась вследствие неаккуратного обращения или несоблюдения правил хранения, то завод ответственности за такую неисправность не несет.
При отправке на завод неисправного объектива обязательно приложите его паспорт с отметкой магазина о дате его продажи, а также перечень замеченных неисправностей.
Термостабилизация.
ЗЛО Максутова: объективу необходимо до 40 минут пребывания при температуре окружающей среды, прежде чем изображение, формируемое им, нормализуется. Промежуток времени велик из-за большой толщины мениска.
Заключение: Объектив МТО-500А можно попробовать, поиграться. Использовать в качестве супертелевика не стоит. Объектив Таир3 от фоторужья Фотоснайпер

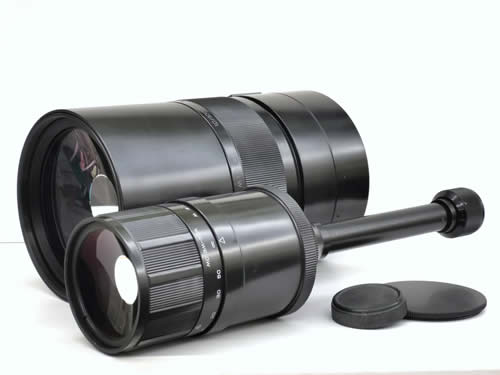

Насадка Турист-ФЛ — это приставка к фотографическому объективу, которая превращает его в подзорную трубу. Конструкционно Турист-ФЛ — это и есть задняя часть подзорной трубы, снабженная на переднем конце резьбой М42 для присоединения объектива.
Какое увеличение можно получить объективом МТО-500?
500 / 43 = 11,6 крат
Кратность увеличения объектива - отношение фокусного расстояния к длине диагонали кадра
