Фотоснайпер инструкция| 2. Основные узлы и детали
- Информация о материале
- Обновлено: 05.10.2022, 09:24
- Опубликовано: 05.10.2022, 08:47
- Автор: DeniS

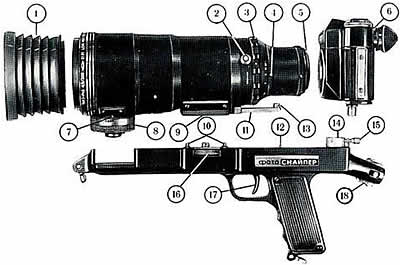

1 – бленда;
2 – рукоятка взвода диафрагмы;
3 – кольцо диафрагмы;
4 – индекс диафрагмы;
5 – кольцо крепления фотокамеры;
6 – фотокамера «Зенит-ЕС»;
7 – индекс шкалы дистанций;
8 – барабан фокусировки объектива;
9 – установочный кронштейн;
10 – посадочные штифты;
11 – рычаг спуска диафрагмы;
12 – спусковой винт-толкатель;
13 – винт регулировки упреждения диафрагмы;
14 – опорное кольцо;
15 – винт прижимный;
16 – штативный винт;
17 – спусковой крючок;
18 – зажим плечевого упора.
19 – индекс кольца установки диафрагмы;
20 – кольцо диафрагмы с индексом;
21 – шкала дистанций;
22 – кольцо установки диафрагмы;
23 – шкала глубины резкости с индексом;
24 – фокусировочное кольцо;
25 – кольцо крупления объектива.
26 – плечевой упор;

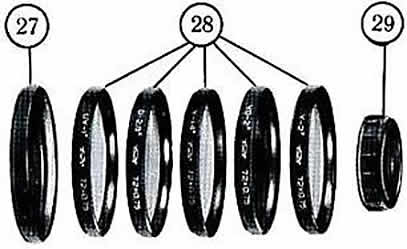

27 – крышка передняя;
28 – светофильтры;
29 – крышка задняя.

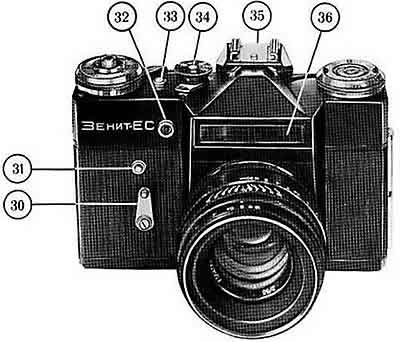

30 – рычаг автоспуска;
31 – кнопка автоспуска;
32 – штепсельный разъем для лампы-вспышки;
33 – кнопка обратной перемотки пленки;
34 – шкала выдержек;
35 – съемный кронштейн для крепления лампы-вспышки;
36 – фотоэлемент.

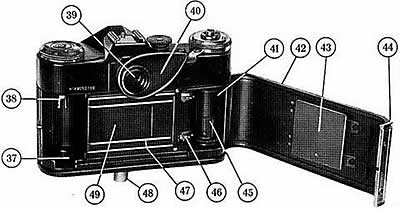

37 – гнездо кассеты;
38 – поводок кассетной катушки;
39 – окуляр видоискателя;
40 – наглазник;
41 – приемная катушка;
42 – откидная крышка камеры;
43 – прижимной столик;
44 – защелка замка;
45 – пружина приемной катушки;
46 – мерный валик;
47 – полозки фильмового канала;
48 – спусковая кнопка;
49 – кадровое окно.

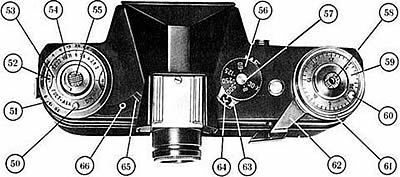

50 – поводок шкалы диафрагмы калькулятора;
51 – шкала выдержек калькулятора;
52 – шкала чувствительности пленки;
53 – индекс шкалы чувствительности пленки;
54 – шкала диафрагмы калькулятора;
55 – головка обратной перемотки пленки;
56 – шкала выдержек;
57 – индекс шкалы выдержек;
58 – спусковая кнопка;
59 – лимб счетчика кадров;
60 – поводок лимба счетчика кадров;
61 – индекс лимба счетчика кадров;
62 – взводной рычаг;
63 – рукоятка синхронизации;
64 – индекс рукоятки синхронизации;
65 – стрелка экспонометра;
66 – стрелка калькулятора.
