Обзор программатора CH341A для FLASH и EEPROM микросхем 24 и 25 серии
- Информация о материале
- Обновлено: 01.02.2023, 18:48
- Опубликовано: 01.02.2023, 18:45
- Автор: DeniS
Программатор работает на микросхеме CH341A. Позволяет считывать и записывать микросхемы 24 и 25 серии используемые в материнских платах компьютеров, маршрутизаторов, кассовых аппаратах, ноутбуках и многой другой технике
Технические параметры CH341A
- Напряжение питания: 5 В, DC
- Интерфейс: USB 2.0
- Программирование/ чтение: FLASH и EEPROM 24-25 серий
- Габариты: 85 мм x 27 мм x 15 мм
- Поддержка ОС: Windows Vista, Windows 7, Windows 8.1, Windows 10
Общие сведения

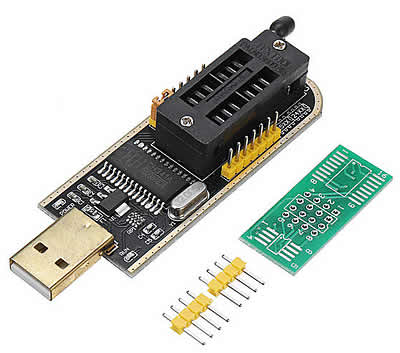

Программатор CH341A начального уровня. В комплект входит печатная плата и два штыревых разъема 1х4 (шаг 2.54 мм), данный комплект, позволит прошивать микросхемы SMD исполнении. Для серийного программирования лучше приобрести ZIF переходники на 150 mil и 200 mil, позволяющие устанавливать SMD микросхемы без пайки.

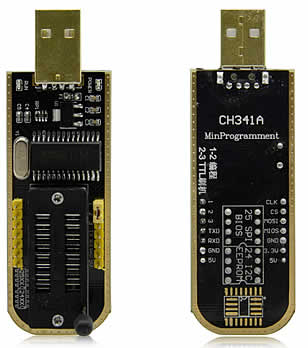

Электронные компоненты: микросхема CH341А, кварцевый резонатор 12 МГц, стабилизатор напряжения AMS1117-3.3 3.3В, резисторы, конденсаторы. Для программирования микросхем, установлена 16 контактная DIP панель с нулевым усилием с маркировкой TFXTDOL. С двух стороны DIP панели, располагается две группы дополнительных контактов, назначение каждого есть на обратной стороне платы.
На другой стороне платы, дополнительно добавлено место для установки SMD микросхем (150 mil и 200 mil).
Программатор на основе специальной USB-микросхемы CH341A. Протокол USB1.1 обеспечивает достойную скорость передачи данных, выше, чем у стандартных последовательных и параллельных портов программаторов. Скорость записи, стирания, сверки данных приблизительно 2-3 Мбит/мин. Подходит для любительского программирования чипов серий 24 и 25.
USB-порт используется для подачи питания. Для защиты главной системной платы от внешнего короткого замыкания выход питания оснащен плавким предохранителем на 500 мА (см. версию программатора с предохранителем). Конечная плата также может питаться от USB-порта.
Назначение группы контактов 1
- 1,2,3 – выбор режима работы (1-2 режим Paralell (внутренней) и 2-3 режим Serial (внешней)
- TX – передаваемые данные
- RX – принимаемые данные
- GND – питание земля
- 5V – питание +5 В
Назначение группы контактов 2
- CLK – линия тактирования (Serial CLock)
- CS – режим работы
- MOSI – прием данных
- MISO – передача данных
- GND – питание земля
- 3.3V – питание +3.3 В
- 5V – питание +5 В
