Программатор UFPI Инструкция 13 Самодиагностика программатора
- Информация о материале
- Обновлено: 19.04.2023, 20:17
- Опубликовано: 13.04.2023, 20:48
- Автор: DeniS
Предназначена в основном для выявления дефектов сборки программатора - обрывов, коротких замыканий, некорректной работы датчиков и т.д. Была сделана для внутреннего пользования, но т.к. иногда есть необходимость в проверке не только при производстве, то была вынесена в отдельную функцию в оболочку программатора.
Как работает:
Для полного теста нужно сделать небольшой сокет с 4-мя резисторами - 910К на ID1, 1K на ID2, 75

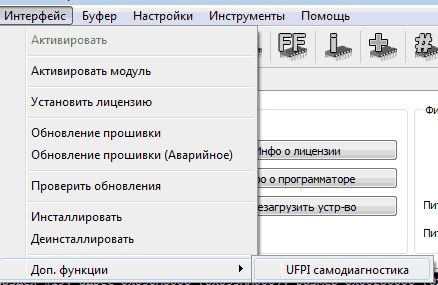

Ом 0.5 вт между землей в VCC, 120 Ом 0.5 Вт на VUSB. После включения такого сокета загорится желтый светодиод. Для запуска нажимаем "Интерфейс, доп ф-ции, UFPI самодиагностика". Если что-то не так, то в лог будет выведен список ошибок. Сначала тестируются сигнальные линии процессора на плате, генерация частот, датчики напряжений, потом тестируются линии буферов. Без сокета будут протестированы только внутренние линии.
