Программатор UFPI обучение 3.5.1 NAND
- Информация о материале
- Обновлено: 20.04.2023, 21:16
- Опубликовано: 16.04.2023, 16:20
- Автор: DeniS

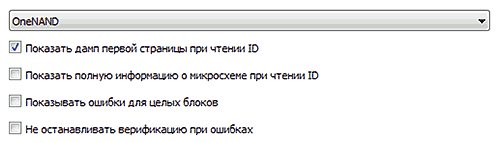

Показывать дамп первой страницы при чтении ID.

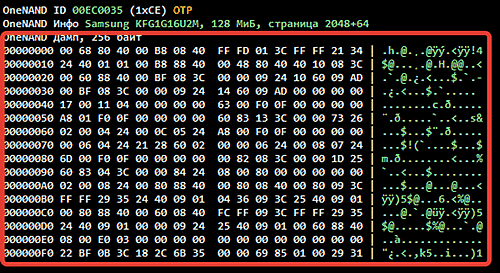

При установленном флаге, при успешном чтении ID флеш, будет отображено содержимое первой страницы. Пример выделен на картинке ниже. (По умолчанию установлен)
Размер.
Задать размер выводимой при чтении ID первой страницы. По умолчанию стоит значение 0x0 и размер страницы берется исходя из реального размера страницы флеш. Страницы NAND бывают достаточно большими и чаще хватает размера 0x100 - 0x200 для оценки.
Показать полную информацию о микросхеме при чтении ID.

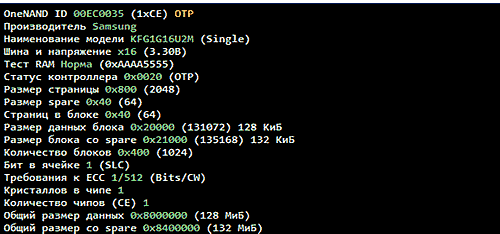

Выводить в лог более детальную информацию. Пример на картинке ниже в сравнении с предыдущей. (По умолчанию не установлен)
Показывать ошибки для целых блоков.
При снятом флажке в лог будет выводиться информация о количестве ошибок, (верификации или ошибок при корректировке ECC), в случае их наличия на каждой странице.
Показывать исправленные ECC ошибки.
При установленном флажке в лог будут выводиться список страниц или блоков с количеством исправленных ошибок. Если флажок снят, то только общее количество ошибок на флеш в конце операции.
Не останавливать верификацию при ошибках
Установленный флажок позволяет провести верификацию до конца при наличии ошибок и посчитать их количество.
Не использовать сигнал RB. Задержка при чтении.
Этот флажок позволяет не контролировать готовность NAND по сигналу RB и выставить задержку вручную. Эта опция не нужна для повседневных работ с нормальными флеш в колодках. Она может пригодиться для подключения на проводках, когда расположение этого сигнала неизвестно.
