Программатор UFPI 4.1 LOGGER
- Информация о материале
- Обновлено: 19.04.2023, 20:17
- Опубликовано: 16.04.2023, 16:39
- Автор: DeniS
Сокет.
Работает с сокетом 2045.
Особенности.
- Сокет имеет светодиоды индикации подачи питания и записи. Так же может иметь переключатель напряжения логических уровней Vref/VCC.
- Logger производит запись состояния подключенных линий (до 8 линий) в ОЗУ, или файл (объем ограничен лишь свободным местом на носителе, куда указан путь сохранения) для анализа в программе (PulseView от Sigrok). Можно подключиться к шине обмена i2c и изучить протокол обмена.
Количество линий.
Выбор количества линий для записи. Количество линий влияет на скорость записи и объем итогового файла.

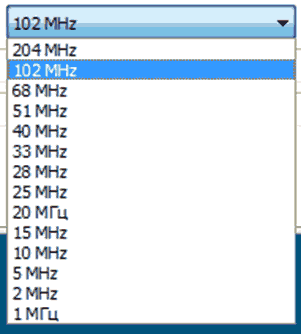

Частота семплирования.
Частота выставляется из расчета не менее n*F*5, где n – количество выставленных каналов.
F – частота клока, или соответственно длительность наименьших импульсов в исследуемом сигнале.
Например для I2C (линии SDA+SCL) c частотой клока 200кГц потребуется выставить не менее 2МГц.
Величина буфера.
Выбор лимита буфера. После заполнения отведенного объема запись останавливается автоматически. При записи на диск опция не учитывается и не ограничивает файл.
Стабильнее всего (при работе с высокими частотами) захват производить в ОЗУ компьютера. Это позволит избежать возможных задержек операционной системы и жесткого диска.
Триггер.
Устанавливает триггер (старт записи) на активность по любому из записываемых каналов.
