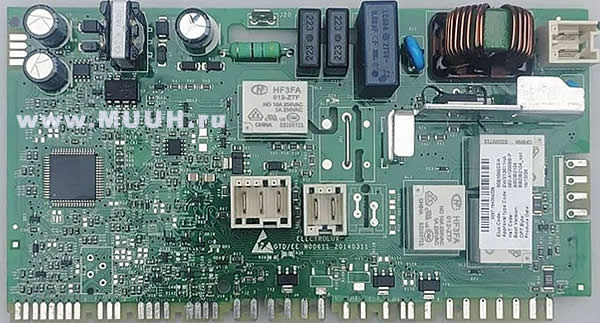

Электронный модуль стиральной машины Electrolux 8078222083 GTD/EE w0061i 20140311 микроконтроллер STM8S207RBT6С
- Информация о материале
- Обновлено: 18.04.2023, 08:22
- Опубликовано: 18.04.2023, 07:31
- Автор: DeniS
В результате неисправности микросхем памяти или сетевых сбоев, возможно нарушение программы, находящийся в самой микросхеме. Для обновления или замены содержимого памяти (перепрошивки) возникает необходимость в наличии дампа памяти от конкретной модели стиральной машины.
В электронном блоке управления стиральной машины установлен микроконтроллер STM8S207RBT6С
Микроконтроллер STM8S207RBT6С: 24 MHz STM8S 8-bit MCU, up to 128 Kbytes Flash, integrated EEPROM,10-bit ADC, timers, 2 UARTs, SPI, I²C, CAN
Микроконтроллеры STM8 состоят из нескольких линееек:
- STM8S - основная линейка,
- STM8A - для автомобильной промышленности,
- STM8L - со сверхнизким потреблением энергии,
- STM8T - емкостный сенсор для детектирования прикосновения или приближения.
Прошивка стиральных машин Electrolux
При покупке нового электронного блока, он может быть не прошит. Тогда микроконтроллер нужно прошить. Иначе замена ЭБУ не поможет отремонтировать стиральную машнику.
В старых моделях Electrolux, это делается с помощью программатора через SPI интерфейс (для FLASH), или по шине I2C (для EEPROM). Также потребуется прошивка - программа.
Чем прошить микроконтроллер STM8S207RBT6С электронного блока стиральной машины Electrolux
- ST-LINK V2 программатор для STM8 STM32 см. инструкцию
- Программа для прошивки микроконтроллеров STM - ST Visual Programmer (STVP-STM8)
- ORANGE 5 программатор
