Стабилизатор напряжения Ресанта АСН-12000/1-Ц Ремонт Принципиальная схема ST01-10-14
- Информация о материале
- Обновлено: 16.04.2025, 09:09
- Опубликовано: 16.04.2025, 09:09
- Автор: DeniS
Характеристики стабилизатора напряжения Ресанта АСН-12000/1-Ц
- Бренд РЕСАНТА
- Модель АСН-12000/1-Ц
- Тип стабилизации электронная
- Тип сети однофазная
- Входное напряжение от 140 до 260 В
- Рабочая частота сети 50/60 Гц
- Выходное напряжение 220 В ± 8%
- Номинальная мощность 12 кВт
- Коэффициент полезного действия (КПД) 97% , при нагрузке не менее 80%
- Высоковольтная защита 260В ± 5В
- Время задержки 5-7 мс
- Искажение синусоиды отсутствует
- Охлаждение пассивное воздушное
- Рабочая влажность воздуха не более 80%
- Рабочая температура до 45 °С
- Класс защиты корпуса IP20
- Цвет серый
- Размеры (ШхВхГ) 23 х 38.5 х 22 см
- Вес 20.8 кг
- Габариты упаковки (ед) ДхШхВ 0.46x0.36x0.28 м
- Вес упаковки (ед) 20.8 кг

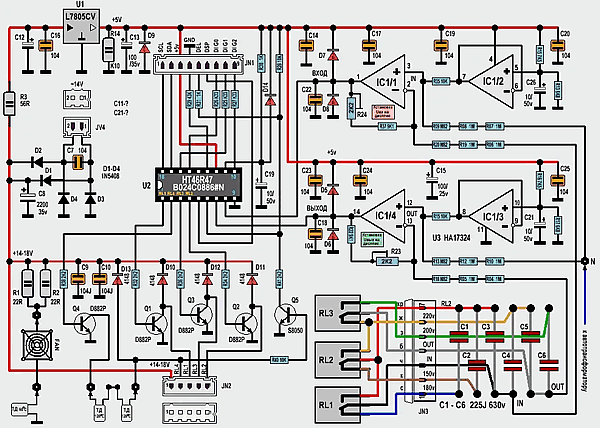

Стабилизатор напряжения Реcанта АСН-12000/1-Ц Схема платы управления Y13108
Фиксированное напряжение 220В. Раздельные нейтрали. Байпас.

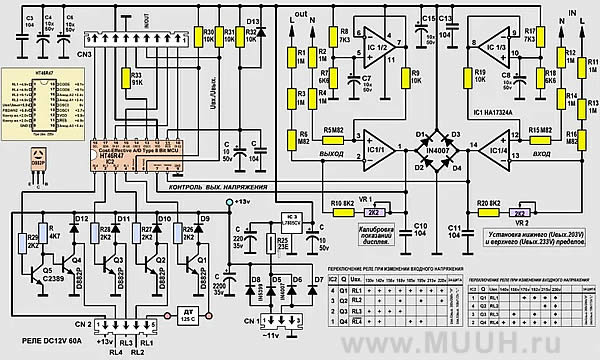

Стабилизатор напряжения Реcанта АСН-12000/1-Ц Схема платы управления ST01-10. Плата индикации ST10-05 DX0013A. Серия ТЕ73-41423. Микроконтроллер B024C0886#N

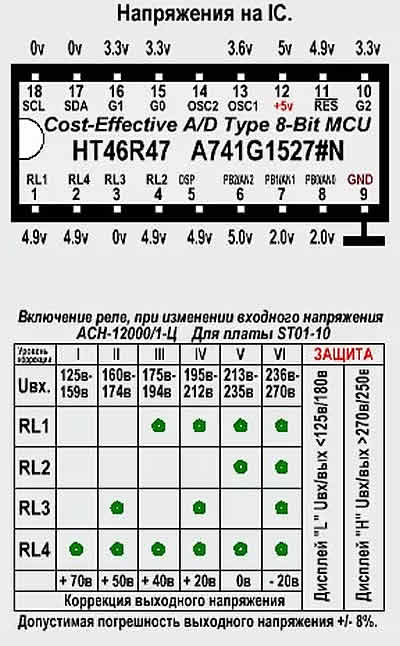

Напряжения на IC

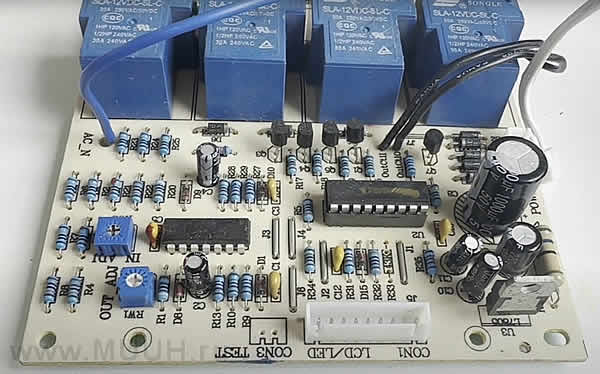

Вид платы управления стабилизатора напряжения Ресанта АСН-12000/1-Ц
