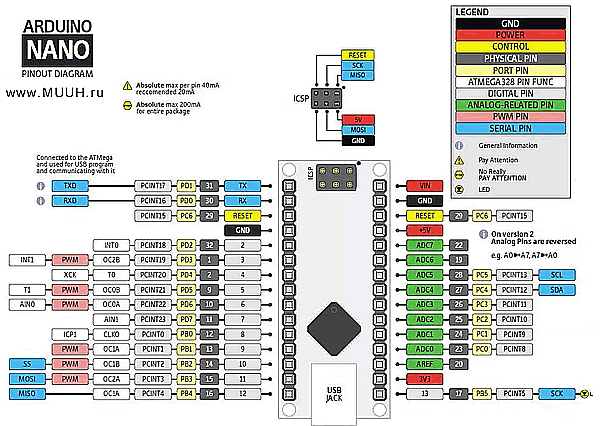

Arduino NANO характеристики распиновка
- Информация о материале
- Обновлено: 22.05.2023, 15:57
- Опубликовано: 07.04.2023, 13:21
- Автор: DeniS
Характеристики Arduino NANO
Микроконтроллер: ATmega328P
Ядро: 8-битный AVR
Тактовая частота: 16 МГц
Flash-память: 32 КБ
RAM-память: 2 КБ
EEPROM-память: 1 КБ
Пины ввода-вывода: 20
Пины с прерыванием: 2
Пины с АЦП: 6
Разрядность АЦП: 10 бит
Пины с ШИМ: 6
Разрядность ШИМ: 8 бит
Аппаратные интерфейсы: 1× UART, 1× I²C, 1× SPI
Напряжение логических уровней: 5 В
Входное напряжение питания:
через USB: 5 В
через DC-разъём или пин Vin: 7,5–12 В
Максимальный выходной ток пина 3V3: 150 мА
Максимальный выходной ток пина 5V: 1 А
Размеры: 69×53 мм
Порты ввода/вывода Arduino Nano
- Пины общего назначения: 20 пинов: 0–19
- Логический уровень единицы — 5 В, нуля — 0 В. К контактам подключены подтягивающие резисторы, которые по умолчанию ВЫКЛючены, но могут быть ВКЛючены программно.
- АЦП: 6 пинов: 14–19 / A0–A5 Позволяет представить аналоговое напряжение в виде цифровом виде. Разрядность АЦП не меняется и установлена в 10 бит. Диапазон входного напряжения от 0 до 5 В, при подаче большего напряжения микроконтроллер может выйти из строя.
- ШИМ: 6 пинов: 3, 5, 6 и 9–11 Позволяет выводить аналоговое напряжение в виде ШИМ-сигнала из цифровых значений. Разрядность ШИМ не меняется и установлена в 8 бит.
- I²C Для общения контроллера c платами расширения и сенсорами по интерфейсу I²C. I²C: пины SDA/18/A4 и SCL0/19/A5
- SPI Для общения контроллера c платами расширения и сенсорами по интерфейсу SPI. SPI: пины MOSI/11, MISO/12 и SCK/13
- Serial/UART Для общения контроллера c платами расширения и сенсорами по интерфейсу UART. Serial: пины TX1/1 и RX1/0. Контакты также соединены с соответствующими выводами сопроцессора ATmega16U2 для общения платы по USB. Во время прошивки и отладки программы через ПК, не используйте эти пины в своём проекте.
Пины питания Arduino Nano
- VIN: Входной пин для подключения внешнего источника напряжения в диапазоне от 7 до 12 вольт.
- 5V: Выходной пин от стабилизатора напряжения с выходом 5 вольт и максимальным током 1 А. Регулятор обеспечивает питание микроконтроллера и другой обвязки платы.
- 3V3: Выходной пин от стабилизатора напряжения с выходом 3,3 вольта и максимальным током 150 мА.
- IOREF: Вывод предоставляет платам расширения информацию о рабочем напряжении микроконтроллера. В нашем случае рабочее напряжение платформы 5 вольт.
- AREF: Пин для подключения внешнего опорного напряжения АЦП относительно которого происходят аналоговые измерения при использовании функции analogReference() с параметром «EXTERNAL».
- GND: Выводы земли.
