XY6020L регулятор мощности 20A, 1200 Вт, Модуль лабораторного блока питания Схема подключения
- Информация о материале
- Обновлено: 03.06.2024, 13:43
- Опубликовано: 03.06.2024, 10:40
- Автор: DeniS
Характеристики модуля XY6020L лабораторного блока питания
- Вход напряжение: 6,0 ~ 70V
- Выход напряжение: 0,0 ~ 60V
- Выходной ток: 0 ~ 20.00A
- Типичное значение пульсации на выходе: 100 мВ VPP
- Выходная мощность: 0 ~ 1200 Вт
- Максимальное выходное напряжение: (входное напряжение + 1,1) - 2
- Вход напряжение Дискретность: 0,01 V
- Выход настройки напряжения Дискретность: 0,01 V
- Параметры тока разрешение измерения: 0.01A
- Точность измерения входного напряжения: ± 1% + 5 символов
- Настройка выходного напряжения и точность измерения: ± 0.4% + 1 слово
- Настройка выходного тока и точность измерения: ± 0.5% + 3 слова
- Вентилятор охлаждения: ток> 2А мощность> 50 Вт температура> 50 ℃
- Выключите Вентилятор охлаждения после включения: ток <1.5A, мощность <45 Вт, температура <45 ° C
- Защита внешней температуры: 0 - 110 ° C по умолчанию
- Защита от перенапряжения на входе: по умолчанию 71В
- Вход защита от недостаточного напряжения: 4,8-71, оборотная сторона регулируемый по умолчанию 4,8 V
- Защита от перенапряжения на выходе: 0-65 в по умолчанию: 65 в
- Защита от перегрузки по току на выходе: 0-16A, по умолчанию 16A
- Выходная защита от превышения мощности: 0-950 Вт по умолчанию: 950 Вт
- Защита от перегрева: 60-110 °C, 95 °C по умолчанию
- Защита таймаута: 0 - 100H регулируемый по умолчанию ВЫКЛ
- Защита от избыточной емкости: 0 ~ 9999AH регулируется и закрывается по умолчанию
- Защита энергии: 0 ~ 9999WH, регулируемый и закрытый по умолчанию

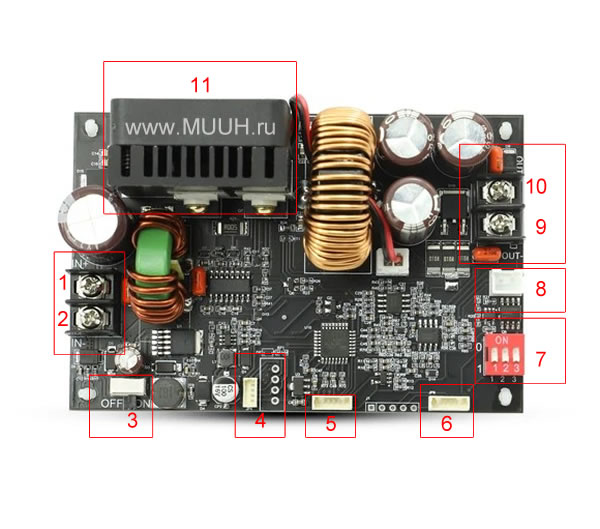

Подключение модуля регулятора мощности:
- Клема входного напряжения +U диапазон от +6 В до +70 В
- Клема входного напряжения -U диапазон от -6 В до -70 В
- Выключатель питания (OFF - выключено, ON - включено )
- Последовательный порт, коммуникационный порт
- Подключение дисплея
- Подключение кнопок управления
- DIP -переключатель, для установки фиксированного напряжения
- Порт внешнего датчика температуры 10К NTC
- Клема выходное напряжение -U: от 0В до +60В
- Клема выходное напряжение +U: от 0В до -60В
- Радиатор с вентилятором, принудительным охлажением, не накрывать
В таблице указаны положение DIP -переключателя, для установки фиксированного напряжения
