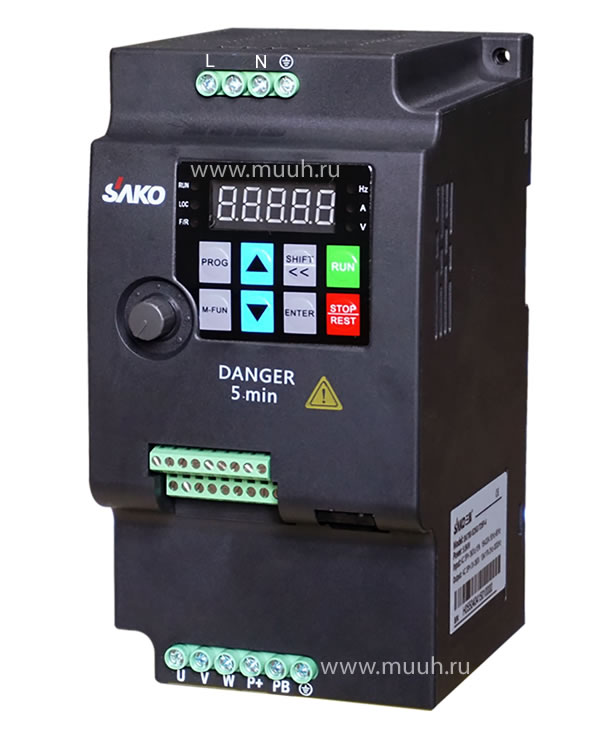

Преобразователь частоты SAKO SKI780-2D2-1 2,2 кВт, 220В выход 380В



Характеристики преобразователя частоты SAKO SKI780-2D2-1 2,2 кВт, 220В

  • Диапазон мощностей: 0.4 кВт~ 5.5 кВт/380В, 0.4 кВт ~ 2.2 кВт/220В.
  • Диапазон входных напряжений: 380В±15% или 220В±15%, 50/60 Гц.
  • Диапазон выходных частот: 0 ~ 500 Гц.
  • Тип управления: векторное.
  • Автоматическое ограничение тока во время работы, что предотвращает частые отключения по перегрузке.
  • Контроль напряжения во время торможения, который предотвращает срабатывание аварии от перенапряжения.
  • Перегрузочная способность: 110% номинального тока в течение длительного времени; 150% номинального тока 1 минута; 180% номинального тока 5 секунд.
  • Возможность работы с ступенчатыми скоростями через встроенный ПЛК или терминал управления.
  • Встроенный ПИД-регулятор: замкнутая система управления параметрами процесса (такими как давление, температура, расход).
  • Более 20 функций защиты, таких как перегрузка по току, перенапряжение, пониженное напряжение, перегрев, обрыв фазы и др.
  • Встроенный порт RS-485 и поддержка протокола связи Modbus.
Модель
преобразователя

Номинальная
мощность
Номинальный
выходной ток

Адаптированный
электродвигателя
 Еденица измерения кВт A кВт HP

SKI780-2D2-1

 2,2 9,6 2,2 3
Однофазная питание: 220V, 50Hz/60Hz

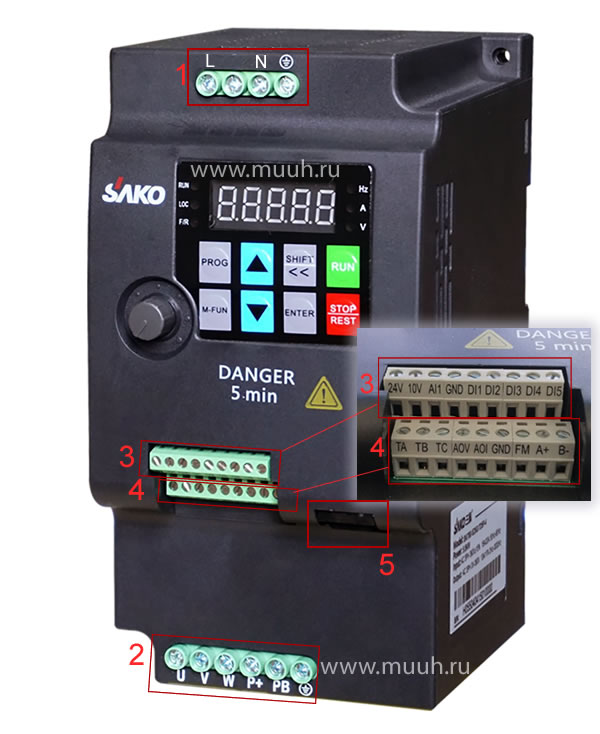

Инструкция по подключению

Описание интерфейса колодки с клемами

  1. Входная колодка питания переменного напряжения 220В. Контакт L - линия, N - нетраль, крайний правый заземление.

  2. Выходная колодка преобразователя
     Клемы U, V, W    выход три фазы,
     Клемы P+, PB   подключение тормозного резистора

  3. Клеммы цепи управления  24V, 10V, AI1, GND, DI1, DI2, DI3, DI4, DI5,

  4. Клеммы цепи управления TA, TB, TC, AOV, AOI, GND, FM,
    A+, B-,  интерфейс связи 485  Вход для протокола связи MODBUS-RTU

  5. Разъем RJ-45. Интерфейс связи

 Преобразователь частоты SAKO SKI780-2D2-1 2,2 кВт, 220В выход 380В

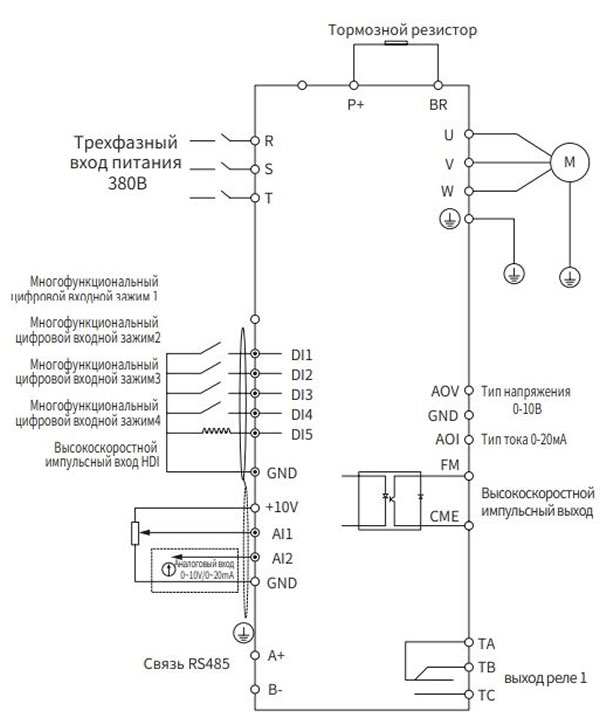

Схема подключения электропроводки



Преобразователь частоты SAKO SKI780-2D2-1 2,2 кВт, 220В выход 380В

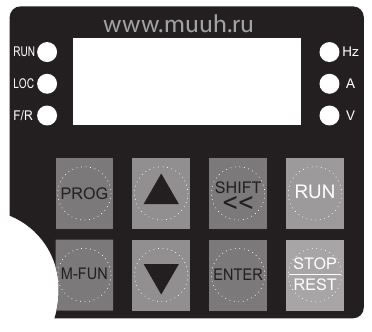

Описание индикации светодиодов цифрового табло

RUN: Когда индикатор включен, это означает, что преобразователь находится в
рабочем состоянии, а когда индикатор выключен, это означает, что преобразователь
находится в состоянии остановки;

LOC: Индикаторная лампа работы клавиатуры, зажима и удаленного
управления (управление связью);

F/R: Индикаторная лампа прямого и обратного вращения, когда горит
индикатор, показывает, что он находится в режиме обратного вращения;

Hz, A, V: Индикаторная лампа единицы измерения, используемый для
обозначения единицы отображаемых в данный момент, есть
следующие единицы измерения:

Hz: Единица измерения частоты
A: единица электрического тока
V: единица напряжения
Hz + A: единица скорости вращения
A + V: ％ процент



Преобразователь частоты SAKO SKI780-2D2-1 2,2 кВт, 220В выход 380В
