Импульсный стабилизатор напряжения UBEC на 3А
инструкция по подключению и использованию
Что такое BEC? Что такое UBEC? Что такое ESC?
1. Зачем нужен UBEC?
UBEC (Universal Battery Eliminator Circuit) — это импульсный регулятор постоянного тока, отделенный от ESC (Electric Speed Controller) — электронный регулятор скорости (оборотов) для бесколлекторного/коллекторного двигателя).
Для традиционного регулятора скорости со встроенным BEC он, скорее всего, будет иметь лишь ограниченную способность подавать питание на ваш приемник и сервоприводы без перегрева. Если вы используете аккумуляторную батарею высокого напряжения или имеете большую нагрузку на сервопривод, вам следует обратиться к спецификациям ESC, чтобы определить, каковы заявленные рекомендации по ограничениям. В общем, если вы используете 4-элементный литиевый аккумулятор или более 12-гелиевый никелевый аккумулятор, вам следует рассмотреть возможность использования UBEC, потому что в таком случае встроенный BEC ESC может поддерживать только 2 сервопривода, Это означает, что он не подходит для радиоуправляемого вертолета и большого самолета.
2. Спецификация UBEC:
2.1. Выход: 5В/3А и 6В/3А переключаемый
2.2. Пульсация: <50 мВпик-пик (при 2А/12В)
2.3. Вход: 5,5–26 В (от 2 до 6 аккумуляторов Lipo, от 5 до 18 аккумуляторов NiMH)

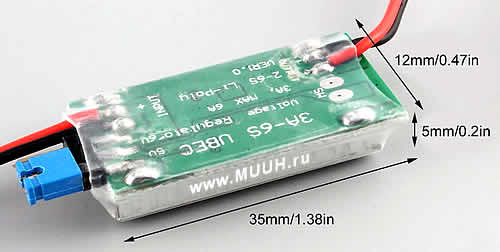

2.4. Размер: 41,6 мм * 16,6 мм * 7: 0 мм (длина * ширина * высота)
2.5. Вес: 11 г
3. Особенности UBEC:
3.1. UBEC представляет собой усовершенствованный импульсный регулятор с функцией защиты от перегрузки по току и перегрева, а максимальная эффективность системы составляет почти 90%.
3.2. Небольшой размер и легкий вес делают его очень удобным в использовании.
3.3. Сравнение линейного BEC и импульсного BEC. При использовании блока литиевых батарей более 3S импульсный BEC имеет гораздо более высокую эффективность, чем линейный BEC.
Для традиционного линейного BEC, например, блок литиевых батарей 4s имеет типичное напряжение 14,8 В, чтобы позволить BEC выводить 5 В / 1 А, ток, протекающий в BEC, составляет не менее 1 А, поэтому мощность на BEC составляет 14,8 В * 1 А = 14,8 Вт. Но полезная выходная мощность составляет всего 5 В * 1 А = 5 Вт, таким образом КПД линейного режима ИУС составляет всего 5 Вт / 14,8 Вт = 33,8%, мощность 14,8 Вт-5 Вт = 9,8 Вт переходит в тепло, что делает BEC очень горячим
Для импульсного BEC в приведенном выше случае, чтобы позволить BEC выводить 5 В / 1 А, ток, протекающий в BEC, составляет всего 0,38 А (фактические данные испытаний), поэтому мощность на BEC составляет 14,8 В * 0,38 А = 5,6 Вт, а эффективность BEC составляет 5 Вт / 5,6 Вт = 89,3%.
3.4. Не беспокойтесь о полярности аккумуляторной батареи. Если полярность неверна, UBEC не сможет работать, но и не выйдет из строя. Что вам нужно сделать, это просто поменять полярность аккумуляторной батареи.

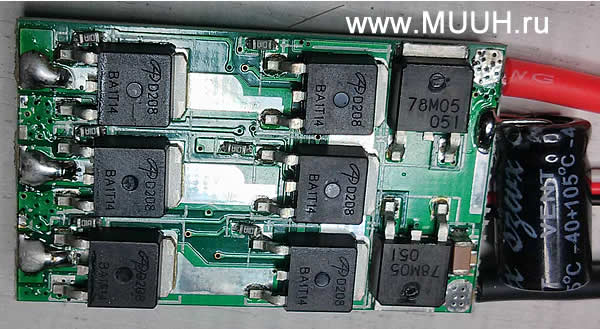

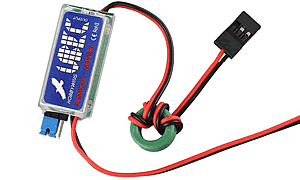

3.5. Экран закрывает почти все электронные компоненты на печатной плате, а к выходным проводам прикреплено ферритовое кольцо для уменьшения электромагнитных помех.
4. Как использовать UBEC?
4.1. Важный совет: Переключение режима UBEC может привести к возникновению электромагнитных помех для приемника. Установите UBEC на расстоянии не менее 5 см от приемника.

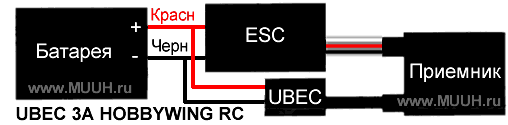

4.2. Если ESC НЕ ИМЕЕТ встроенной функции BEC
Для ESC никаких изменений не требуется, просто соедините входные кабели UBEC с аккумулятором, а выходной кабель (разъем) UBEC подключите к одному из свободных каналов приемника.
Цвет тройного провода: белый/красный/черный (сверху вниз)

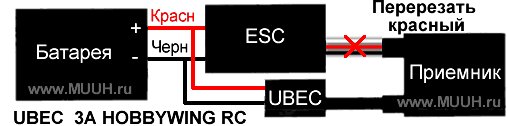

4.3. Если ESC ИМЕЕТ встроенную функцию BEC
Нужно отключить встроенную функцию BEC ESC, нужно перерезать красный провод в тройке проводов приемника. Просто используйте пару кусачек, чтобы удалить короткий участок красного провода рядом с разъемом приемника и изолируйте обрезанный провод с помощью изоленты.
Предложение: Вы можете использовать острую отвертку, чтобы вытащить штифт (с красным проводом) из разъема BEC ESC, а затем изолировать его с помощью изоленты для дальнейшего использования, поэтому вам не нужно перерезать красный провод.
