4.8. Растяжка осциллограммы
Для подробного рассмотрения небольшого фрагмента изображения сигнала, может использоваться большая скорость развертки. Однако если фрагмент изображения находится не в начале развертки, то при этом интересующий участок может оказаться за пределами экрана электронно-лучевой трубки.
В этом случае нажмите кнопку x10 MAG. При этом изображение сигнала будет растянуто в 10 раз вправо и влево от центра экрана.
Коэффициент развертки при этом определяется следующим образом:
(Значение установленное переключателем TIME/DIV) x1/10
Таким образом, минимальный коэффициент развертки (0.2мкс/ДЕЛ.) при помощи растяжки может быт дополнительно снижен до:
0.2мкс/ДЕЛ. х 1/10=20нс/ДЕЛ.

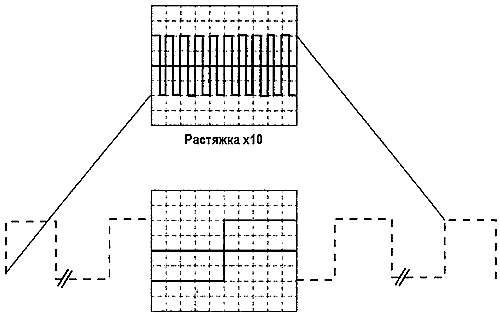

Рисунок 4-7
