Программатор UFPI Инструкция 4.11 Serial NAND
- Информация о материале
- Обновлено: 19.04.2023, 20:17
- Опубликовано: 13.04.2023, 18:15
- Автор: DeniS
Сокет.
Работает на сокетах 2046 или 2060. Размещается в положении SPI.

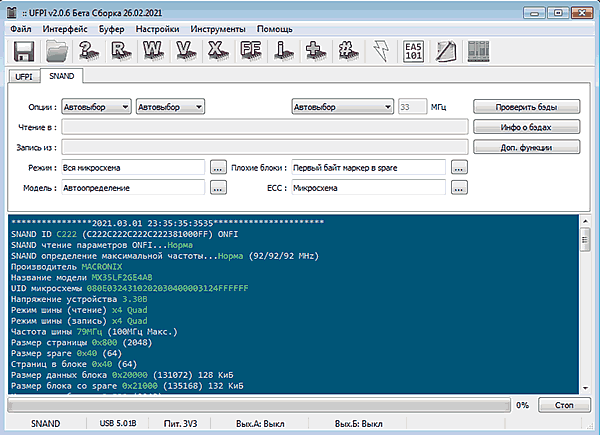

Опции скорости и частоты.
По умолчанию работает чтение/запись в режиме одной линии и частотой по умолчанию в пределах 85МГц.
Можно выставлять скорость увеличив режимы чтения записи до x2/x4 и даже увеличив частоту до 100МГц, если позволяет флеш и текущее подключение.
Режим (доступа).
Описан в соответствующем разделе.
Модель.
В данном модуле нет необходимости выбирать модель вручную, поскольку все параметры содержатся в ONFI самой флеш и применяются автоматически.
Плохие блоки.
Описано подробнее с разделе про ББ.
В отличие от обычных NAND, в SNAND WINBOND может встречаться BBM LUT. Остальное все аналогично обычным.
Кнопки «Проверить бэды» и «Инфо о бэдах», а так же в Доп. функциях меню «Плохие блоки»
работают так же как в обычных NAND.
ECC.
Аналогично обычной NAND, за исключением того, что обычно используется внутренний контроль
ECC, который выставляется как «Микросхема»(HWECC).
Доп. функции.
Наполнение функций соответствует обычному NAND, за исключением пункта BBM LUT. Этот пункт позволяет заносить блок во внутреннюю (в контроллере флеш) таблицу плохих блоков и обрабатывать. Операция над BBM LUT блоком однократная и не может быть отменена. Занесенный блок или таблицу очистить нельзя.
