4.10 UART.
Сокет.
Работает на сокете 2044 и 2060.
Особенности.
• Автоопределение скорости передачи (baud rate).
• Поддержка работы скриптами.
Основные настройки.
Интуитивно понятные, как и во всех терминальных для UART программах параметры:
Скорость UART. Существует общепринятый ряд стандартных скоростей: 300; 600; 1200; 2400; 4800;
9600; 19200; 38400; 57600; 115200; 230400; 460800; 921600 бод. Количество бит данных (обычно 8).
Наличие бита четности. И 1 стоповый бит. Управление потоком.
Тип выводимой информации в лог (HEX/ASCII).

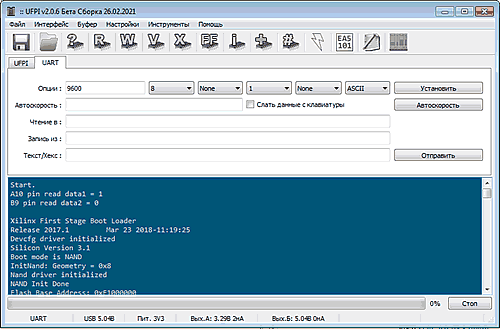

На картинке приведена конфигурация UART 9600 8-N-1, поток Off (ASCII). Выбрав нужную конфигурацию нужно нажать кнопку «Установить» для применения параметров. В логе пропишется примененная конфигурация.
Автоскорость.
Автоопределение скорости baudrate. Запускать желательно до начала обмена для правильной синхронизации со стартовым битом. При удачном обнаружении в поле «Автоскорость» будет подписана определившаяся скорость.
Слать данные с клавиатуры.
Включается перехват нажатия клавиш и отправки их кода по каналу TX UART.
Поле «Текст/Хекс» и кнопка «Отправить» предназначены для ввода и отправки целой строки. Формат в зависимости от выбранного в конфигурации (HEX/ASCII).
Прокрутка лога.
Автопроктрутка лога настраиваемая.
