4.2.13 Приложение. Анализ дампа. Подготовка дампа. Получение «чистого» дампа.
Подключить программатор с микросхемой.
В настройках ECC выбрать нужный алгоритм. Чаще если алгоритм известен, то автоопределение справляется.

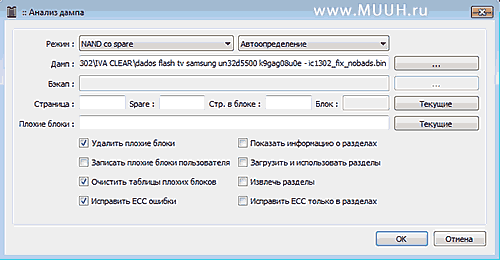

В меню «Инструменты» выбрать «Анализ дампа».
В поле режим выбрать «NAND со spare» и «Автоопределение». В некоторых случаях, когда анализ автоматически не может распознать, потребуется явно указать размеры, выбрав «Геометрия пользователя» или установить нужную флеш, прочитать ID и выбрать «Геометрия микросхемы».
В поле «Дамп» выбрать исправляемый дамп.
Поля «Страница», «Spare», «Стр. в блоке» заполнить, если как сказано ранее, автоопределение не распознало геометрию NAND по дампу. Тут нужно вписать размер страницы, spare и количество страниц в блоке. В поле «Блок» автоматически посчитается размер блока. Если в программаторе установлена нужная флеш и предварительно считано ID, то можно нажать кнопку «Текущие» и поля заполнятся текущими (из этой микросхемы) размерами страницы, spare и их количеством.
Поле «Плохие блоки» предназначено для формирования в подготавливаемом дампе пользовательских ББ и используется при установленной галке «Записать плохие блоки пользователя». Может быть полезной при подготовке индивидуального дампа под конкретный экземпляр флеш для записи без функций обхода ББ. По кнопке «Текущие» автоматически заполняется текущим списком ББ, который был получен при чтении ID. Для формирования чистого дампа для дальнейшей записи с управлением ББ в UFPI эти параметры не нужны.
Установить галки «Удалить плохие блоки», «Очистить таблицы плохих блоков» и «Исправить ошибки ECC».
Флажки «Показать информацию о разделах» и «Загрузить и использовать разделы» для анализа разметки разделов и перевода в режим доступа «Разделы».
При установленном флажке «Извлечь разделы», при анализе в папке с дампом будут созданы отдельные файлы разделов этого дампа.
Флажок «Исправить ECC только в разделах» бывает необходима при использовании разных схем ECC в разных разделах одного дампа. При этом флажке проводится автоопределение ECC на каждом разделе индивидуально.
С демонстрацией применения можно ознакомиться в дополнительном приложении.
